توضیحات

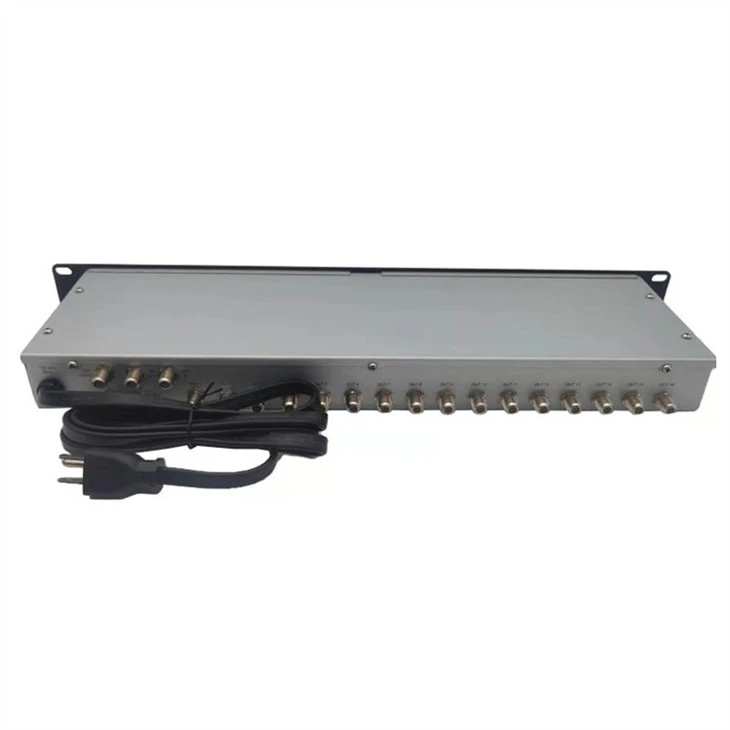

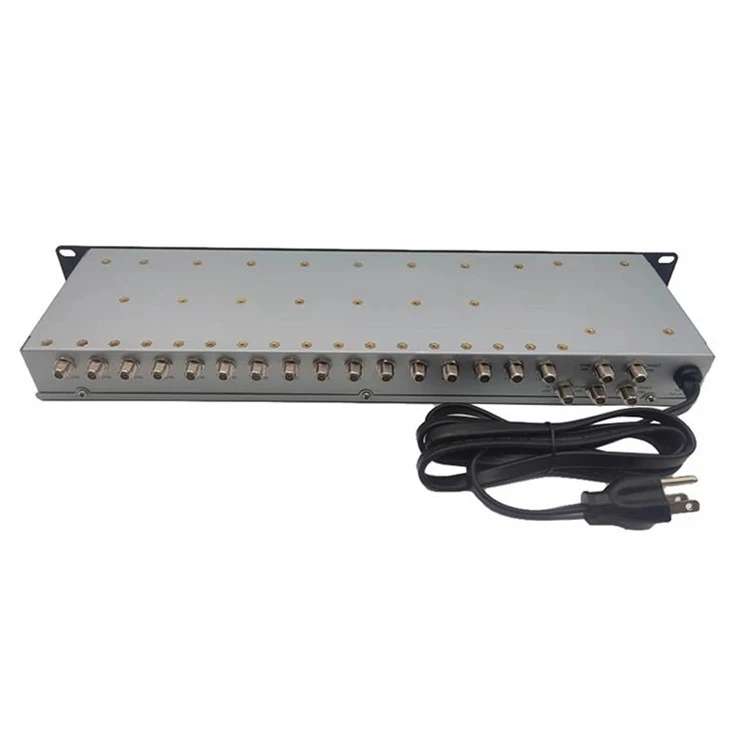

MSR-516 روی رک با سیستمهای دریافت دیش فاز سه DIRECTV سازگار است و به 4 ورودی LNB و 1 آنتن و ارائه 16 خروجی اجازه میدهد. LNB و انجام سوئیچینگ داخلی.

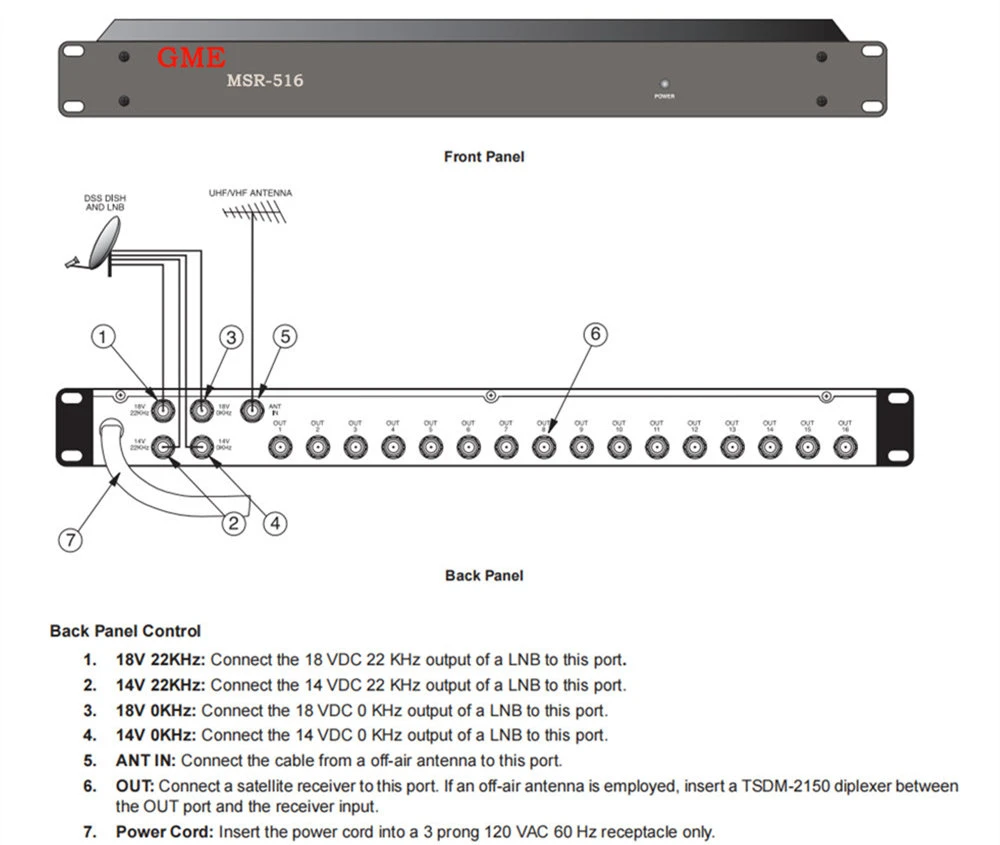

- طراحی رابط ساده 5 ورودی، 4 ورودی قطبیت ماهواره ای به اضافه 1 آنتن هوای خاموش و 16 خروجی را برای نصب سریع فراهم می کند.
- 5X16 Rack Mounted Satellite Multiswitch محدوده فرکانس وسیع 40~2150MHz.
- سازگار با DIRECTV Phase III و سایر سیستم های دریافت که از ماتریس دیود پین سوئیچینگ تون 22 کیلوهرتز استفاده می کنند، زمان انتقال قطبیت و مصنوعات دیجیتال را کاهش می دهد و کیفیت تصویر ثابتی را ارائه می دهد.
- 14 یا 18 ولت DC و تون 22 کیلوهرتز برای تامین انرژی LNB و انجام سوئیچینگ داخلی ارائه شده است.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|||
|
شماره مدل: GDMS-003-2 (MSR-516) |
|||
|
آیتم |
معمولی |
QC LIMIT |
شرایط آزمون |
|
FREQ. محدوده |
|
|
|
|
ANT IN |
|
|
54 ~ 806 مگاهرتز |
|
نشست |
|
|
950 تا 2150 مگاهرتز |
|
خارج |
|
|
54 ~ 2150 مگاهرتز |
|
از دست دادن درج / (ANT IN) |
0 دسی بل |
حداکثر 1.5 دسی بل |
54 ~ 550 مگاهرتز |
|
0 دسی بل |
حداکثر 2.5 دسی بل |
551 ~ 806 مگاهرتز |
|
|
سود (سات IN) |
4 دسی بل |
حداقل 2 دسی بل |
950 ~ 1750 مگاهرتز |
|
2 دسی بل |
0 دسی بل حداقل |
1751 ~ 2150 مگاهرتز |
|
|
انزوا |
|
|
|
|
قطبش متقابل |
- 30 دسی بل |
- 25 دسی بل حداقل |
950 ~ 2150 مگاهرتز |
|
بیرون به بیرون |
- 15 دسی بل |
- 14 دسی بل حداقل |
54 ~ 806 مگاهرتز |
|
- 30 دسی بل |
- 28 دسی بل حداقل |
950 ~ 2150 مگاهرتز |
|
|
نشستن به نشستن |
- 40 دسی بل |
- 35 دسی بل حداقل |
950 ~ 2150 مگاهرتز |
|
توقف باند تضعیف |
2 0 دسی بل |
حداقل 15 دسی بل |
پورت ANT @ در 950 مگاهرتز |
|
|
2 0 دسی بل |
حداقل 15 دسی بل |
پورت SAT @ AT 806 مگاهرتز |
|
از دست دادن بازگشت |
|
|
|
|
ورودی/خروجی |
- 6 دسی بل |
- 5دسی بل حداقل |
54 ~ 806 مگاهرتز |
|
- 10 دسی بل |
- 8 دسی بل حداقل |
950 ~ 1450 مگاهرتز |
|
|
- 8 دسی بل |
- 6 دسی بل حداقل |
1451 ~ 2150 مگاهرتز |
|
|
قابلیت ورودی |
|
|
|
|
(فشرده سازی 1dB) |
|
|
|
|
ANT IN |
108 dBuV |
حداقل 106 dBuV |
در ورودی 67.25 مگاهرتز |
|
نشست |
110 dBuV |
حداقل 108 dBuV |
در ورودی 950 مگاهرتز |
|
LHCP/RHCP SWITHING POINT |
|
14.0 ~ 15.0 VDC |
|
|
چند نقطه سوئیچ 22 کیلوهرتز سوئیچ |
|
150~300Vp{2}}p |
سیگنال تست موج مربعی |
|
|
|
|
بدون مکانیکی |
|
خروجی 22 کیلوهرتز SINGNAL |
|
|
|
|
فرکانس کاراکتر. |
|
22±4 کیلوهرتز |
|
|
AMPLITUDE |
|
650±250mVp{2}}ص |
|
|
بایاس ولتاژ/جریان |
|
|
|
|
ولتاژ بایاس LNB ثابت |
|
|
|
|
پورت 13V/0KHz 13V/22KHz |
|
12.8 ~ 13.5 VDC |
0 ~ 300 میلی آمپر |
|
پورت 18V/0KHz 18V/22KHz |
|
17.9 ~ 18.9 VDC |
0 ~ 450 میلی آمپر |
|
ورودی برق |
|
120VAC±10% 60Hz |
|
|
اتصال دهنده |
|
"F" نوع زن |
همه پورت ها |
|
امپدانس |
|
75 اهم |
همه پورت ها |
