توضیحات

• محدوده فرکانس پهن باند 40 تا 2300 مگاهرتز طراحی برد مدار چاپی چندلایه SMD با کارایی بالا-پرینت چندلایه{3}}درگاه ایزولاسیون بالا-به-پورت را تضمین می‌کند تا از حامل کاذب محافظت کند و تعامل کانال ناخواسته را به حداقل برساند و اعوجاج تصویر را کاهش دهد.

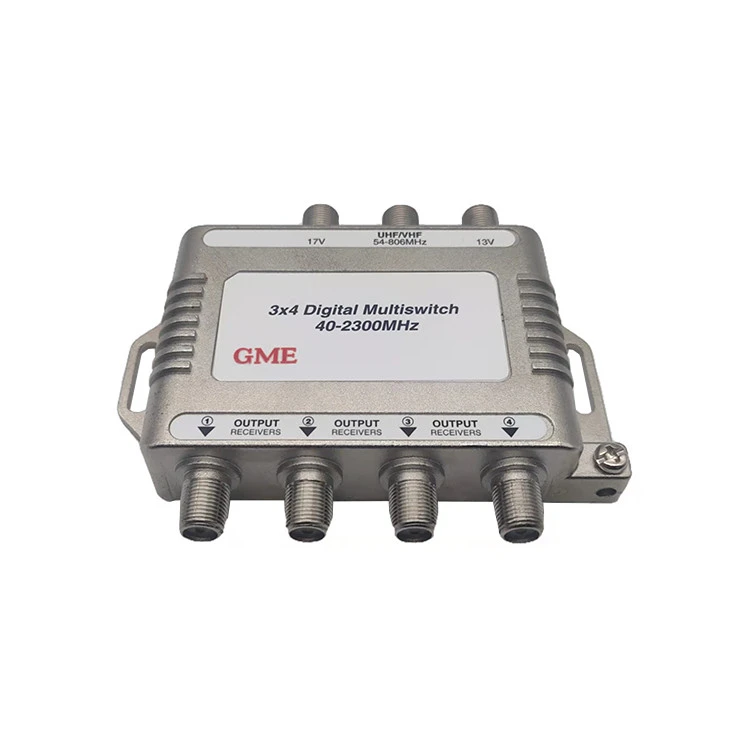

• 3X4 Digital Multiswitch پورت های با از دست دادن خروجی بالا که به طور خاص برای شبکه های MDU و برنامه های چند مشترک طراحی شده اند، ریزبازتاب ها را کاهش می دهند، بازیابی داده ها را بهبود می بخشند و اعوجاج هارمونیک را کاهش می دهند.

• طراحی رابط رابط نوع F ساده، سیگنال های ماهواره ای و آنتن را به 4 یا 8 خروجی هدایت می کند.

• ماتریس دیود پین با کارایی بالا، زمان انتقال قطبیت و مصنوعات دیجیتال را کاهش می دهد که کیفیت تصویر ثابتی را ارائه می دهد.

• سیگنال آنتن با ماهواره در خروجی (برخی مدل ها) ترکیب می شود، ترکیب خارجی را حذف می کند، هزینه و به هم ریختگی را کاهش می دهد.

• سازگار با خدمات ماهواره ای مستقیم به خانه که ولتاژ و تون سوئیچینگ را برای انتخاب قطبیت ارائه می دهد.

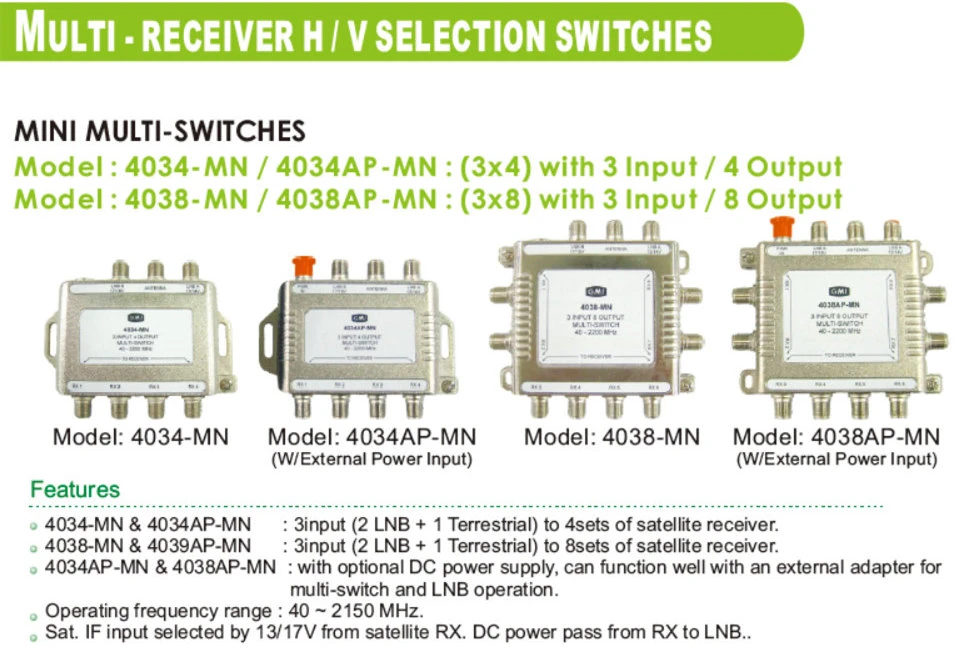

• مولتی سوئیچ دیجیتال 3X4 سازگار با Dish و DirectV.

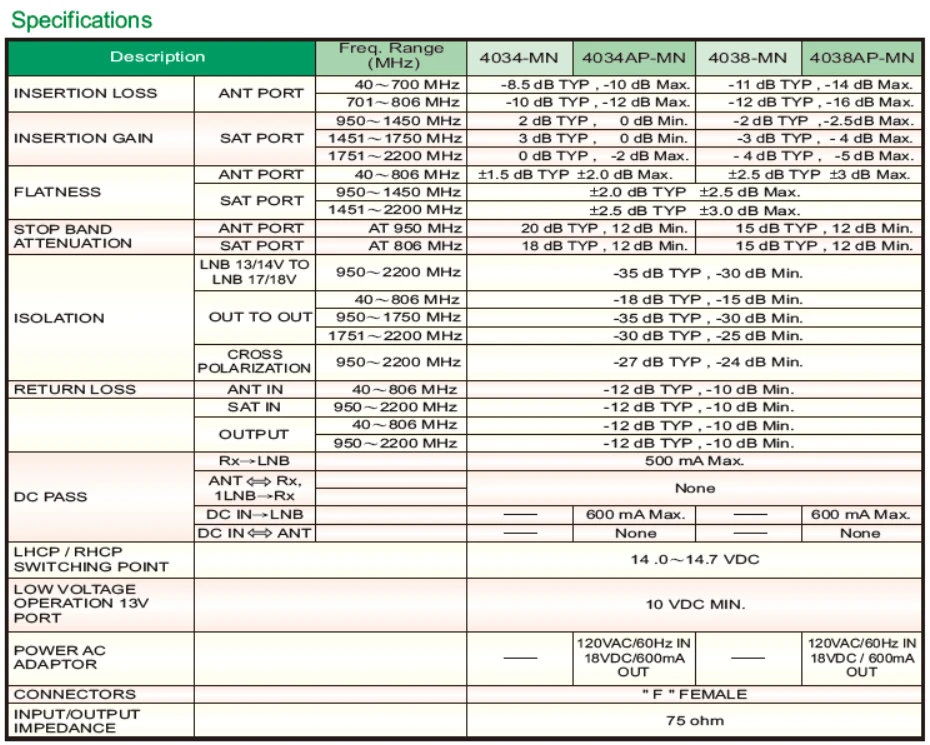

مشخصات

محل مبدا: گوانگدونگ، چین
شماره مدل: GDMS-001 (4034MN)
توضیحات		فرکانس برد (MHZ)
از دست دادن درج	ANT PORT	40 تا 700 مگاهرتز	-8.5 دسی بل TYP، -10 دسی بل حداکثر.
از دست دادن درج	ANT PORT	701 ~ 806 مگاهرتز	-10 دسی بل TYP، -12 دسی بل حداکثر.
سود درج	SAT PORT	950 تا 1450 مگاهرتز	2 dB TYP، O dB Min.
		1451 ~ 1750 مگاهرتز	3 دسی بل TYP، O دسی بل حداقل
		1751 ~ 2200 مگاهرتز	0 دسی بل TYP، -2 دسی بل حداکثر.
مسطح بودن	ANT PORT	40 تا 806 مگاهرتز	± 1.5 دسی بل نوع +2.0 دسی بل حداکثر.
	SAT PORT	950 تا 1450 مگاهرتز	+2.0 دسی بل TYP +2.5 دسی بل حداکثر.
	SAT PORT	1451 ~ 2200 مگاهرتز	+2.5 دسی بل TYP ± 3.0 دسی بل حداکثر.
باند توقف	ANT PORT	در 950 مگاهرتز	20 دسی بل TYP، 12 دسی بل حداقل
تضعیف	SAT PORT	در فرکانس 806 مگاهرتز	18 دسی بل TYP، 12 دسی بل حداقل.
انزوا	LNB 13/14V TO	950 ~ 2200 مگاهرتز	-35 دسی بل TYP، -30 دسی بل حداقل.
	LNB 17/18 ولت	950 ~ 2200 مگاهرتز	-35 دسی بل TYP، -30 دسی بل حداقل.
	بیرون به بیرون	40 تا 806 مگاهرتز	-18 دسی بل TYP، -15 دسی بل حداقل.
		950 ~ 1750 مگاهرتز	-35 دسی بل TYP، -30 دسی بل حداقل.
		1751 ~ 2200 مگاهرتز	-30 دسی بل TYP، -25 دسی بل حداقل.
	صلیب	950 ~ 2200 مگاهرتز	-27 دسی بل TYP، -24 دسی بل حداقل.
	قطبی شدن	950 ~ 2200 مگاهرتز	-27 دسی بل TYP، -24 دسی بل حداقل.
از دست دادن بازگشت	ANT IN	40 تا 806 مگاهرتز	-12 دسی بل TYP، -10 دسی بل حداقل.
	نشست	950 ~ 2200 مگاهرتز	-12 دسی بل TYP، -10 دسی بل حداقل.
	خروجی	40 تا 806 مگاهرتز	-12 دسی بل TYP، -10 دسی بل حداقل.
	خروجی	950 ~ 2200 مگاهرتز	-12 دسی بل TYP، -10 دسی بل حداقل
DC PASS	Rx-LNB		حداکثر 500 میلی آمپر
	ANTRx،		هیچ کدام
	1LNB→Rx		هیچ کدام
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14.0 ~ 14.7 VDC
نقطه سوئیچینگ			14.0 ~ 14.7 VDC
ولتاژ پایین			10 VDC MIN.
عملکرد 13 ولت
بندر
برق AC	-
آداپتور	-
اتصال دهنده ها	"F" زن
ورودی/خروجی	75 اهم
امپدانس	75 اهم
