توضیحات

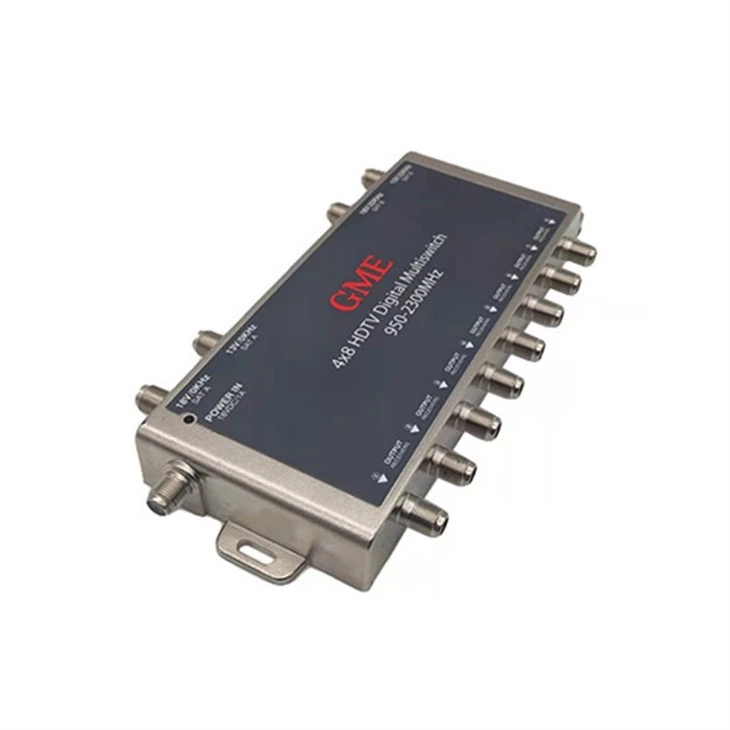

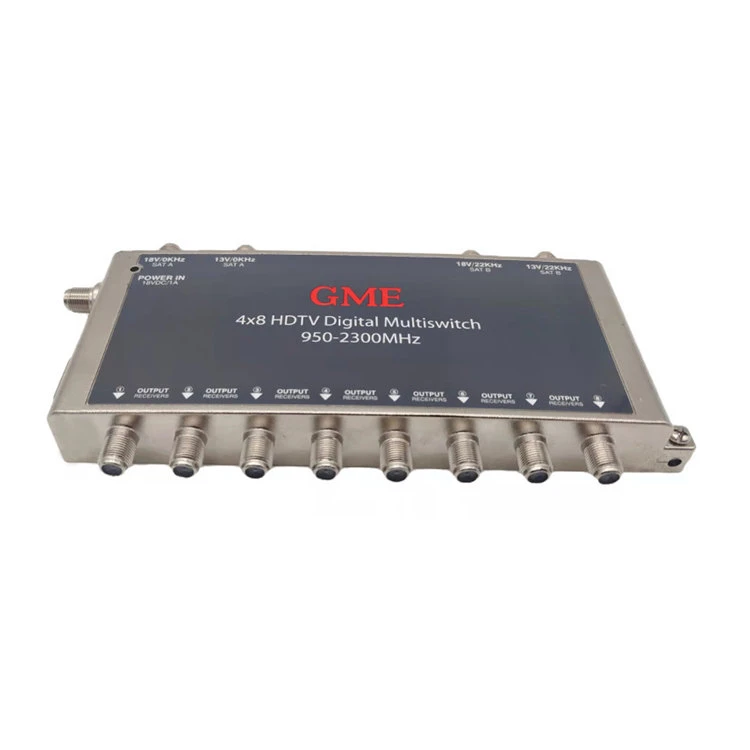

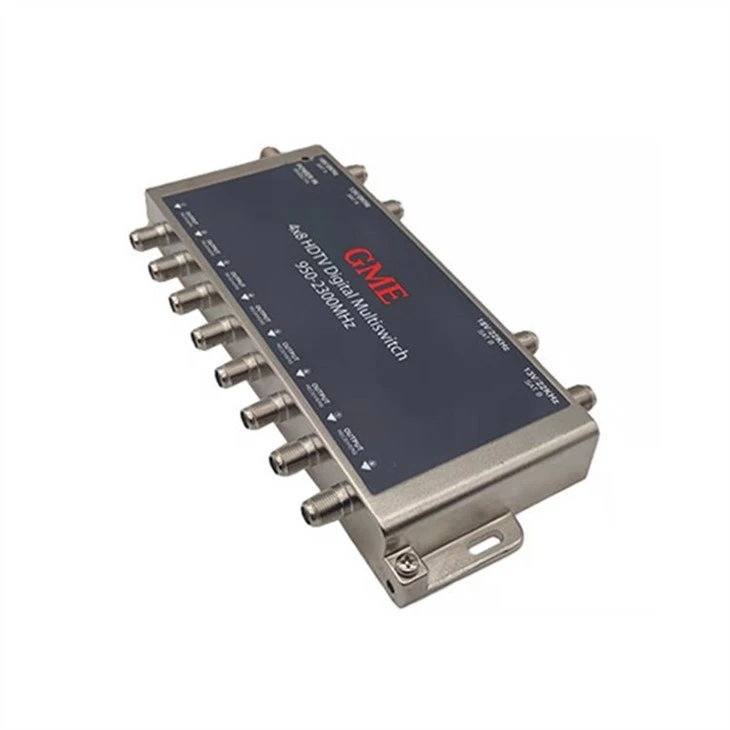

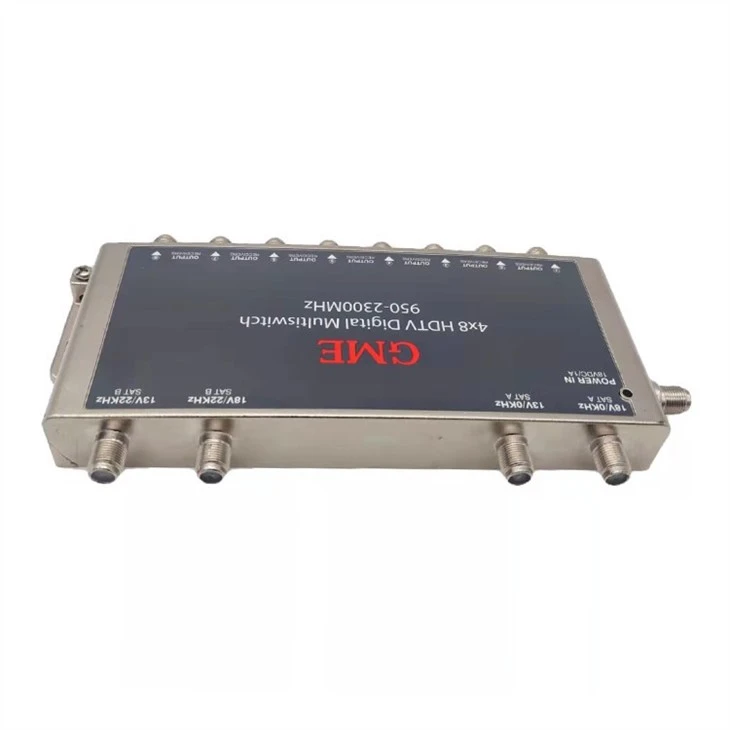

• مولتی سوئیچ دیجیتال 4x8 HDTV مهر و موم شده است تا بتوان از آن در داخل یا خارج از منزل استفاده کرد. در محدوده دمای شدید از -34 درجه تا +60 درجه کار می کند. دارای نشانگر روشن{7}}روشن برای کمک به نصب یا عیب یابی است.

• ماژول AC/DC مجهز به یک مدارشکن حرارتی قابل تنظیم مجدد است تا از آسیب ناشی از اتصالات کوتاه در حین نصب محافظت کند.

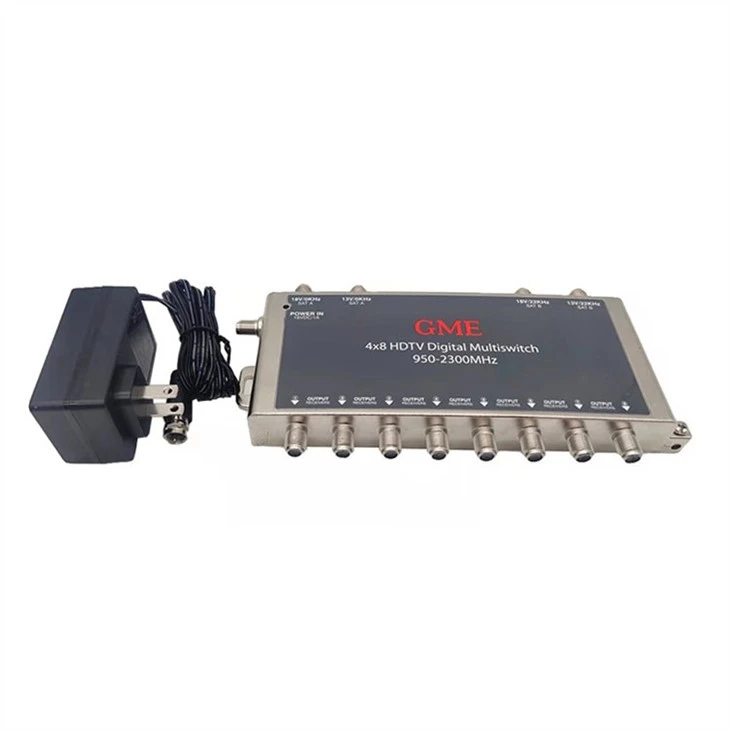

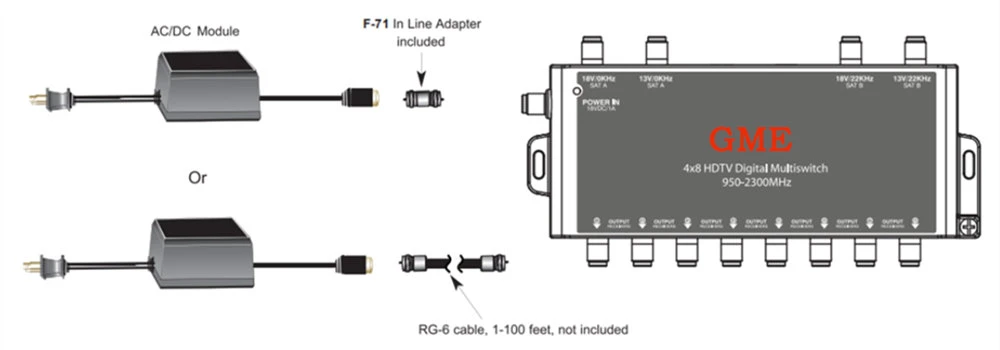

• ماژول AC/DC برای اتصال مستقیم به مولتی سوئیچ 4048 یا از راه دور از طریق یک کابل RG{5}}6 که معمولاً در دسترس است، تا 100 فوت طراحی شده است. آداپتور F-71 FF گنجانده شده است.

این سوئیچ به شما امکان می دهد 5-8 گیرنده را به دیش ماهواره Shaw Direct موجود خود اضافه کنید.

حداکثر هشت گیرنده ماهواره Shaw Direct یا FTA را در خانه خود با مولتی سوئیچ دیجیتال HDTV 4x8 وصل کنید.

با این مولتی سوئیچ با کیفیت بالا که برای استفاده با سیستم های ماهواره ای Shaw Direct تایید شده است، در تمام اتاق های مورد علاقه خود یک تلویزیون قرار دهید.

- حداکثر هشت گیرنده ماهواره‌ای را با یک LNBF چهارگانه یا دو بشقاب ماهواره‌ای مجزا که هر کدام با خروجی دوگانه LNBF دارند، به یک بشقاب ماهواره‌ای چند- خود متصل کنید.

منبع تغذیه اتصال - F{{1}.

- سوئیچ مقاوم و ضد آب را می توان در داخل یا خارج از منزل استفاده کرد.

توجه: مولتی سوئیچ برای استفاده به عنوان اسپلیتر در نظر گرفته نشده است. برای اینکه این مولتی سوئیچ به درستی کار کند، باید تمام 4 سیم کواکسیال دیش(های) ماهواره شما وصل شوند.

مشخصات

محل مبدا: گوانگدونگ، چین
شماره مدل: GDMS-002 (4048)
آیتم	معمولی	QC LIMIT	شرایط آزمون
1. FREQ. محدوده
IF فرکانس های ورودی		950 ~ 2300 مگاهرتز
2. از دست دادن درج	1 دسی بل	- 0.5 دسی بل حداکثر.	950 ~ 1450 مگاهرتز
	- 1.5 دسی بل	- 2.5 دسی بل حداکثر.	1451 ~ 2150 مگاهرتز
	-2.5 دسی بل	-3.0 دسی بل حداکثر	2151 ~ 2300 مگاهرتز
3. مسطح بودن	4 دسی بل	حداکثر 6 دسی بل (± dB)	950 ~ 1450 مگاهرتز
4. انزوا	6 دسی بل	حداکثر 8 دسی بل (±4 دسی بل)	1451 ~ 2300 مگاهرتز
نشستن به نشستن	- 35 دسی بل	- 30 دسی بل حداقل	950 ~ 2300 مگاهرتز
بیرون به بیرون	- 30 دسی بل	- 25 دسی بل حداقل	950 ~ 2300 مگاهرتز
قطبش متقابل ماهواره های مشابه	- 30 دسی بل - 27 دسی بل	- 26 دسی بل حداقل - 25 دسی بل حداقل	950 ~ 1450 مگاهرتز 1451 ~ 2300 مگاهرتز
ماهواره های مختلف	- 35 دسی بل - 27 دسی بل	- 30 دسی بل حداقل - 25 دسی بل حداقل	950 ~ 1450 مگاهرتز 1451 ~ 2300 مگاهرتز
5. از دست دادن بازگشت
ورودی	- 10 دسی بل	- 8 دسی بل حداقل	950 ~ 1450 مگاهرتز
ورودی	- 10 دسی بل	- 7 دسی بل حداقل	1451 ~ 2300 مگاهرتز
خروجی	- 10 دسی بل	- 8 دسی بل حداقل	950 ~ 1450 مگاهرتز
خروجی	- 8 دسی بل	- 6 دسی بل حداقل	1451 ~ 2300 مگاهرتز
6. قابلیت ورودی
فشرده سازی 1 دسی بل	102 dBuV	حداکثر 100 dBuV	ورودی 950 مگاهرتز
7. نقطه سوئیچینگ LHCP/RHCP		14.0 ~ 14.7 VDC
8. نقطه سوئیچینگ چند سوئیچ 22 کیلوهرتز 9. MULTI{1}}SW SWITCHING TIME		150-300mVp-p حداکثر 3 آمریکا	سیگنال تست موج سینوسی بدون رله مکانیکی
10. سیگنال خروجی 22 کیلوهرتز
فرکانس کاراکتر.		22 ± 4 کیلوهرتز
AMPLITUDE		650 ± 250 mVp- p
11. مصرف فعلی		حداکثر 90 میلی آمپر	در هر استفاده از پورت RX
12. بایاس ولتاژ / جریان ولتاژ بایاس LNB ثابت مورد نیاز است AT/FROM MULTI-SW 8 EXPECTED محدوده بارگذاری فعلی
پورت 13V/0KHz و 13V/22KHz	150-200 میلی آمپر	0 تا 300 میلی آمپر	12.8V ~ 13.5VDC
پورت 18 ولت / 0 کیلوهرتز و 18 ولت / 22 کیلوهرتز	150-200 میلی آمپر	0-450 میلی آمپر	17.9V-18.9VDC
13. اتصال دهنده ها		زن "F" را تایپ کنید	همه پورت ها
14. برق آداپتور
ورودی		100/240VAC 50/60 هرتز
خروجی		18VDC / 1A
