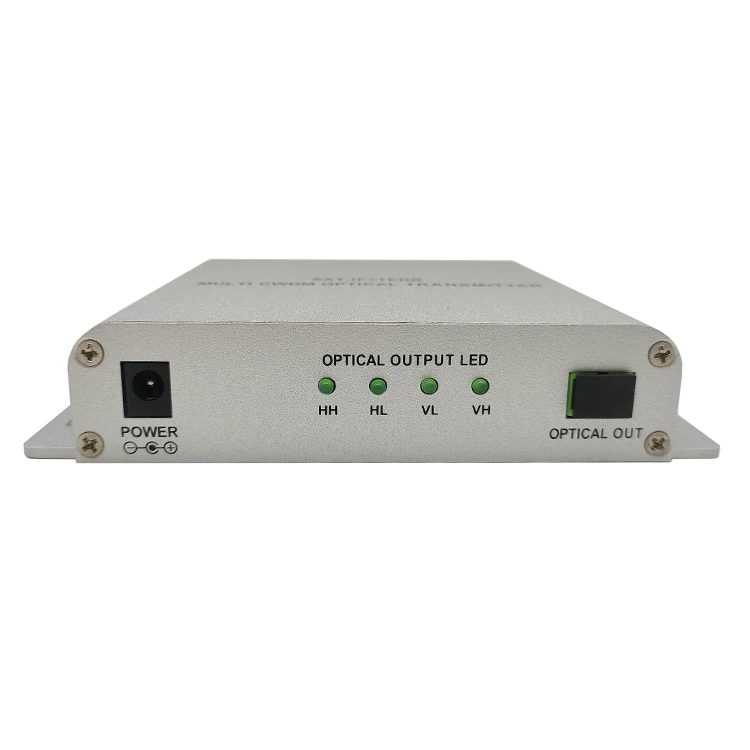

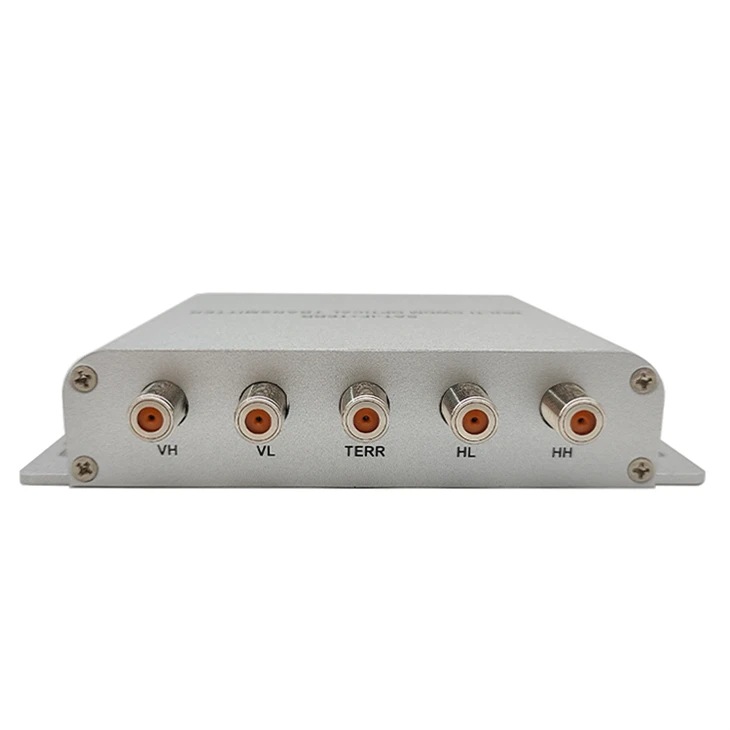

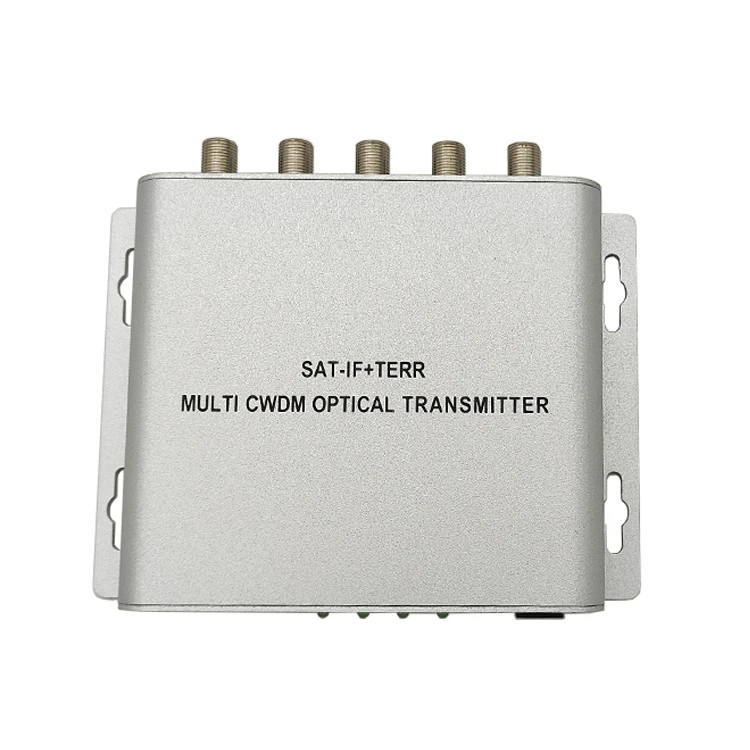

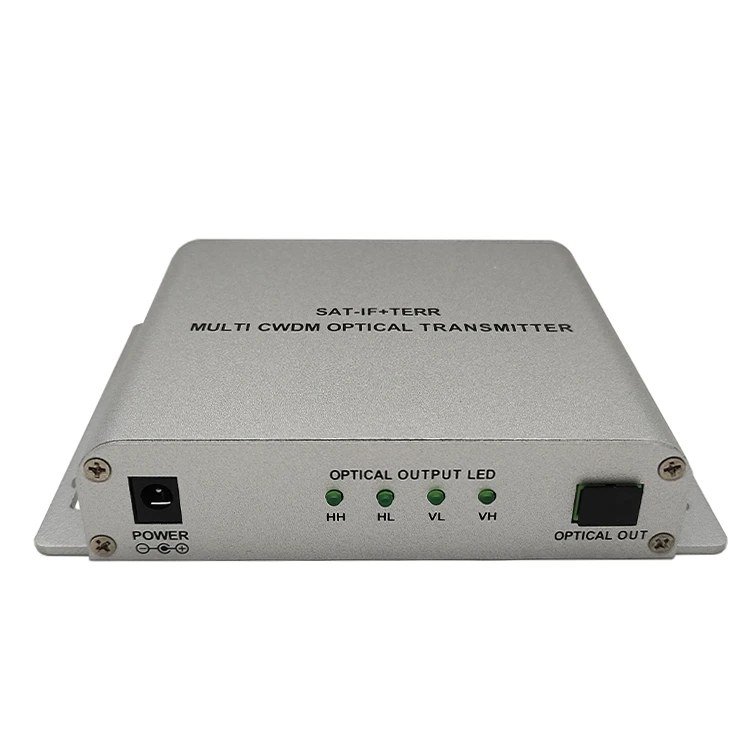

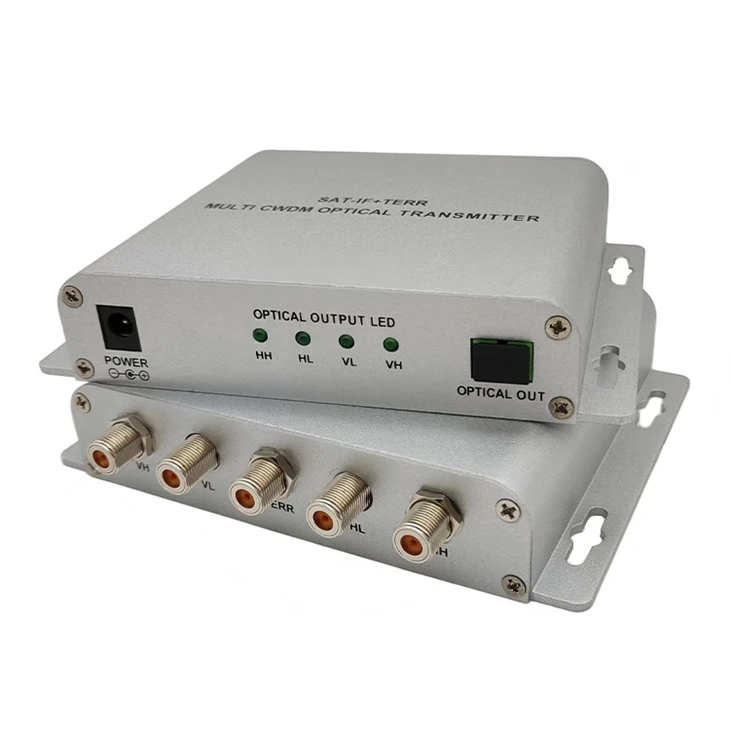

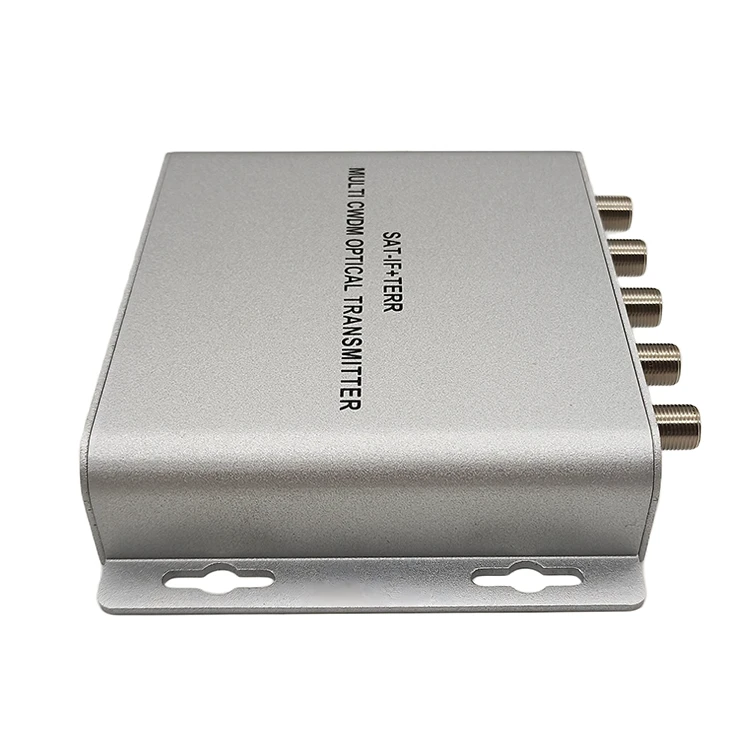

فرستنده نوری SAT-IF+TERR MULTI CWDM از فرکانس میانی ماهواره چند کاناله و ورودی سیگنال RF تلویزیون زمینی پشتیبانی میکند، از فناوری مالتی پلکسی تقسیم طول موج درشت برای تبدیل سیگنالهای RF مرکب به سیگنالهای نوری با طول موج خاص، با طول موج{4}{5} خاص، با وضوح{5} استفاده میکند. فیبر{6}}صرفه جویی در انتقال نوری سیگنال تلویزیون.
ویژگی ها
- طراحی شده برای سیستم نوری ماهواره ای
- محدوده فرکانس کاری گسترده: 47-2150 مگاهرتز
SAT{0}}IF : 950MHz~2150MHz
CATV: 47MHz~860MHz
- خطی و صاف بودن عالی
- استفاده از 1-فیبر تک حالته با بازده بالا
- استفاده از دستگاه های فعال تقویت کننده GaAs
- تکنولوژی بسیار کم نویز
- ساخت-در CWDM، با استفاده از لیزر بسته کوچک کواکسیال DFB
- خروجی 13/18V,0/22KHz برای کار LNB
- توزیع تا 32 گره نوری
مشخصات
|
پارامتر نوری |
TERR+SAT{1}}پارامتر IF |
||
|
افت برگشت نوری |
بزرگتر یا مساوی 45 |
محدوده فرکانس |
47 ~ 2150 مگاهرتز |
|
توان اپتیکال خروجی |
۴x+3دسیبل میلیوات |
صافی |
±1.5 |
|
کانکتور نوری |
SC/APC |
سطح خروجی (AGC) |
بزرگتر یا مساوی 80±5@TERR بزرگتر یا مساوی 78±10@SAT-IF |
|
طول موج نوری خروجی (nm) |
1510-1570 |
C/R |
بزرگتر یا مساوی 52 |
|
پارامتر دیگر |
مامور ارشد امنیتی |
بزرگتر یا مساوی 65 |
|
|
کانکتور RF |
-زن |
سیتیبی |
بزرگتر یا مساوی 62 |
|
منبع تغذیه |
DC-24V |
ضرر برگشتی |
بزرگتر یا مساوی 12 |
|
مصرف برق (W) |
<6 |
دقت 22 کیلوهرتز |
22±4 |
|
ابعاد (میلی متر) |
143x110x28.8 |
منبع تغذیه LNB |
13/18 |
