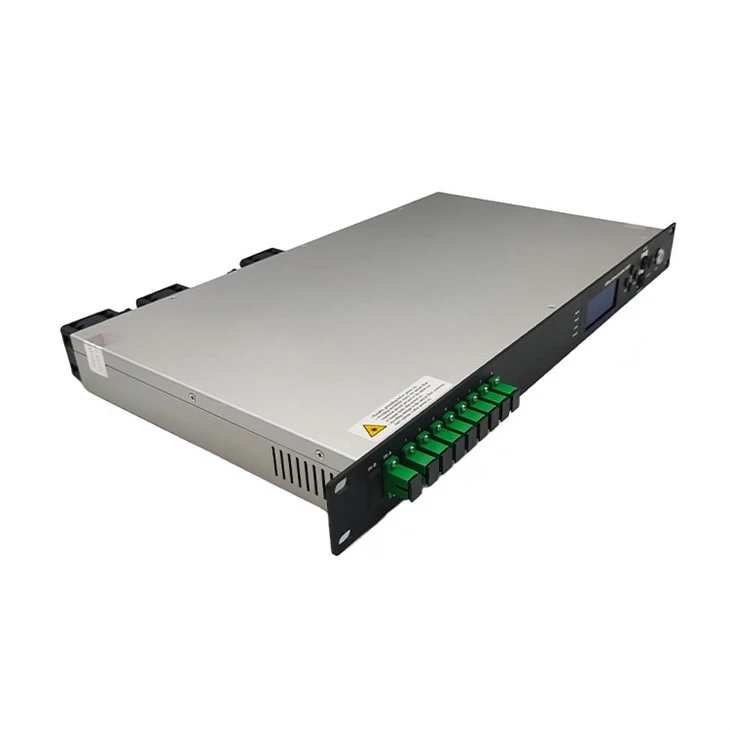

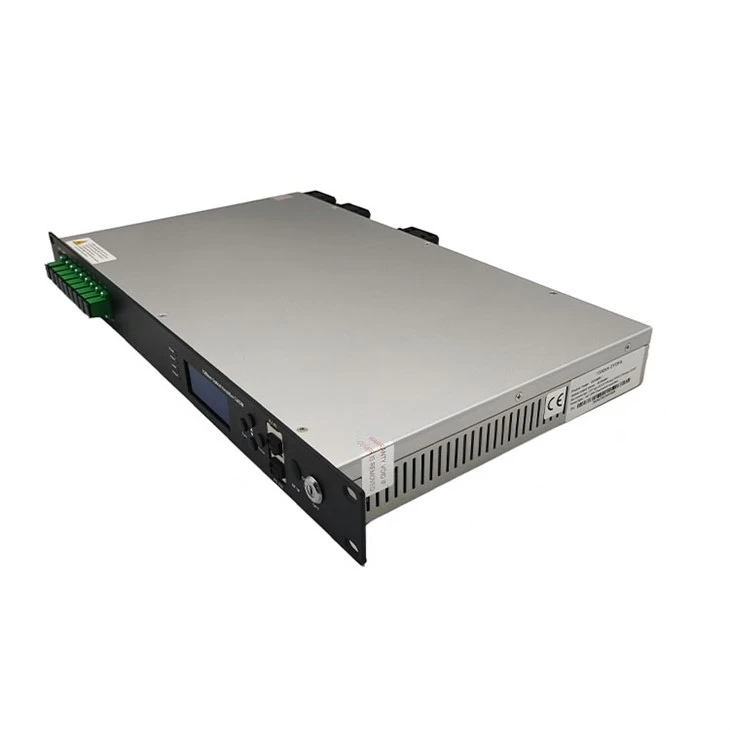

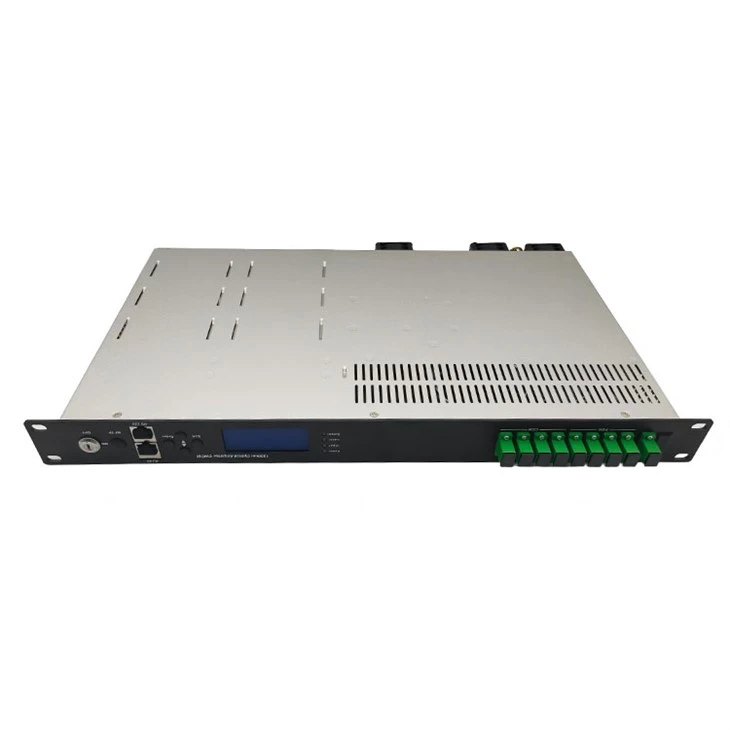

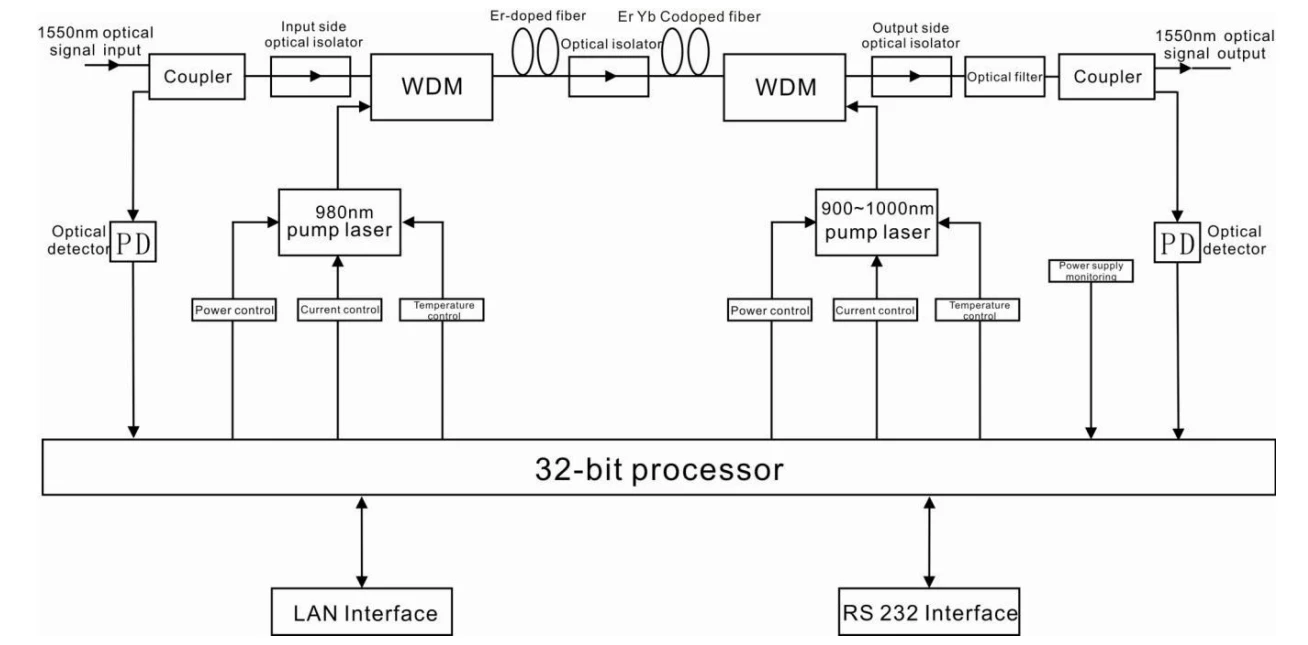

تقویت‌کننده نوری-بالا

مورد

واحد

پارامترهای تکنیک

تذکر دهید

پهنای باند عملیاتی

نانومتر

1545 - 1565

محدوده توان ورودی نوری

dBm

-5-+10

حداکثر توان خروجی نوری

dBm

36

پایداری توان خروجی

dBm

±0.5

رقم نویز

دسی بل

کمتر یا مساوی 6.0

قدرت ورودی نوری 0dBm

ضرر برگشتی

ورودی

دسی بل

بزرگتر یا مساوی 45

خروجی

دسی بل

بزرگتر یا مساوی 45

نوع رابط نوری

SC/APC LC/UPC

C/N

دسی بل

بزرگتر یا مساوی 50

شرایط تست مطابق GT/T 184-2002

C/CTB

دسی بل

بزرگتر یا مساوی 63

C/CSO

دسی بل

بزرگتر یا مساوی 63

ولتاژ منبع تغذیه

V

AC160V - 250V(50Hz)،DC48V

مصرف برق

W

کمتر یا مساوی 65

محدوده دمای عملیاتی

درجه

-10 - +45

محدوده دمای ذخیره سازی

درجه

-30 - +70

حداکثر رطوبت نسبی عملیاتی

%

حداکثر 95٪ بدون تراکم

بعد

میلی متر

437(L)×442(W)×44(H)

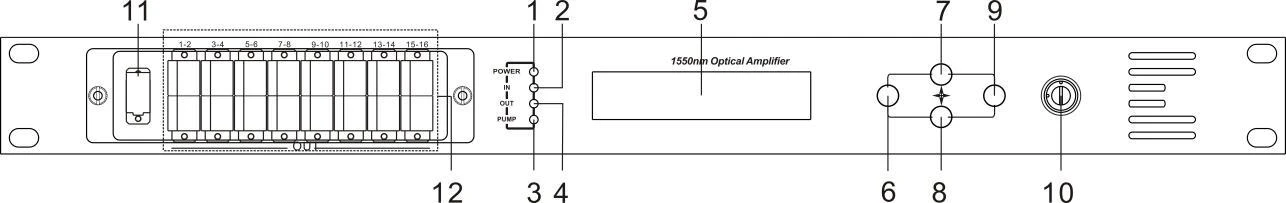

1. نشانگر قدرت: یک منبع تغذیه سوئیچینگ کار می کند - زرد. دو منبع تغذیه سوئیچینگ کار می کنند - سبز.

2. نشانگر برق ورودی نوری: این چراغ زمانی روشن می شود که توان ورودی نوری > -10dBm باشد.

3. نشانگر وضعیت کار پمپ: چراغ قرمز به این معنی است که پمپ کار نمی کند، اما پارامترهای دستگاه طبیعی است. چراغ قرمز چشمک زن به این معنی است که دستگاه خراب شده است، دلیل خطای مربوط به منوی هشدار منوی نمایش را ببینید. چراغ سبز به این معنی است که پمپ نرمال کار می کند

4. نشانگر قدرت خروجی نوری: این چراغ زمانی روشن می شود که توان خروجی نوری > +10dBm باشد.

صفحه نمایش LCD ماتریسی 5. 160×32 نقطه{2}

6. کلید خروج یا لغو منوی تنظیمات را نمایش دهید.

7. کلید بالا یا افزایش منوی تنظیمات را نمایش دهید.

8. کلید پایین یا کاهش منوی تنظیمات را نمایش دهید.

9. کلید enter منوی تنظیمات را نمایش دهید.

10. کلید تعویض لیزر پمپ: "ON" به معنای باز بودن لیزر پمپ و "OFF" به معنای بسته بودن لیزر پمپ است. قبل از روشن شدن، اطمینان حاصل کنید که کلید در وضعیت «خاموش» قرار دارد. پس از گذراندن تست خود، کلید را مطابق پیام نمایش داده شده در موقعیت "روشن" بچرخانید.

11. ورودی سیگنال نوری

12. خروجی سیگنال نوری

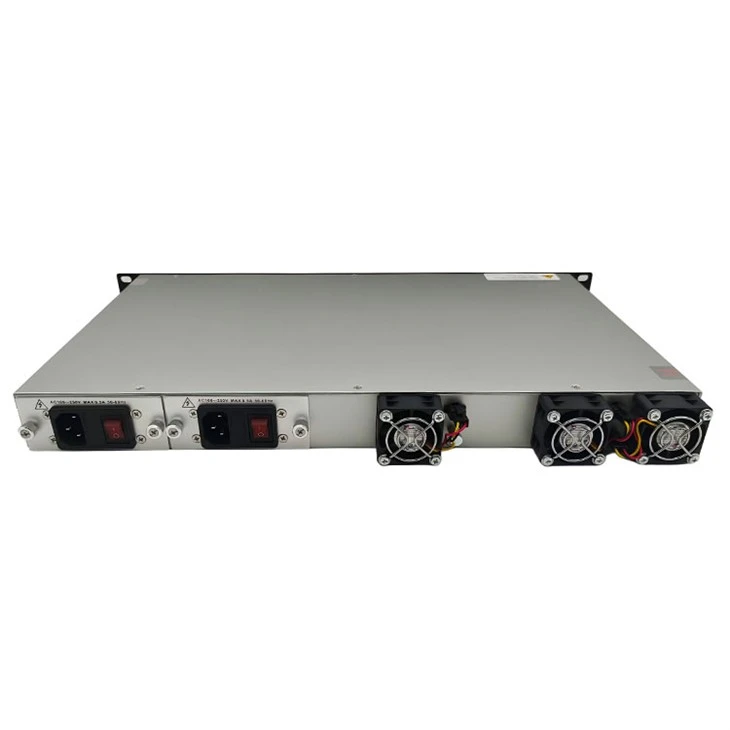

1. خروجی فن.

2. رابط RS232.

3. پورت ورودی AC 220 ولت منبع تغذیه 1.

4. فیوز منبع تغذیه 1.

5. کلید منبع تغذیه 1.

6. پورت ورودی AC 220 ولت منبع تغذیه 2.

7. فیوز منبع تغذیه 2.

8. کلید منبع تغذیه 2.

9. ناودانی زمینی شاسی

10. رابط LAN
