توضیحات

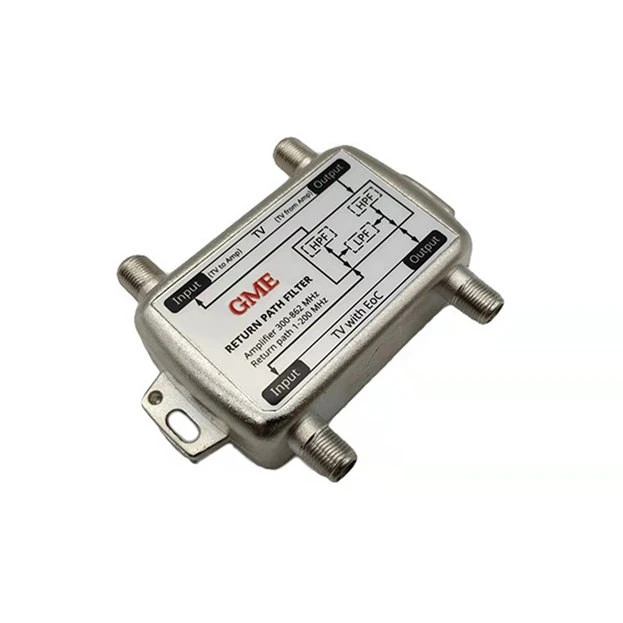

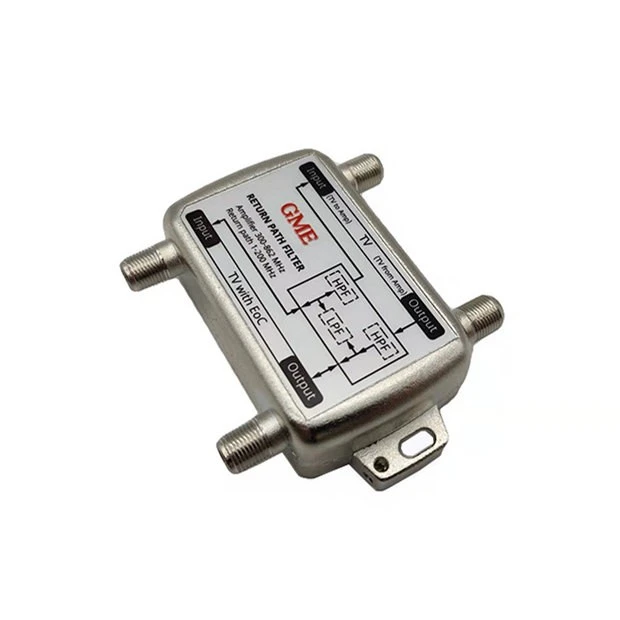

فیلتر مسیر برگشت برای دور زدن تقویتکنندهها در یک شبکه تلویزیونی معمولی مبتنی بر هم محور بر روی فرکانس داده EoC استفاده میشود. این اجازه می دهد تا داده ها یک مسیر برگشت داشته باشند و سیگنال تلویزیون تقویت شود.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|||
|
شماره مدل: GDF-002 (GRPF-200) |
|||
|
آیتم |
معمولی |
QC LIMIT |
شرایط آزمون |
|
محدوده فرکانس |
|||
|
|
|
1-200 مگاهرتز |
مسیر بازگشت |
|
|
|
300-862 مگاهرتز |
تقویت کننده |
|
از دست دادن درج |
|||
|
IN (TV+EoC) به OUT (TV+EoC) |
-1.5dB |
حداکثر -2.0dB |
1-200 مگاهرتز |
|
IN (TV+EoC) به IN (تلویزیون به آمپر)& |
-1.5dB |
حداکثر -2.0dB |
300-862 مگاهرتز |
|
خروجی (TV+EoC) به خروجی (تلویزیون از آمپر) |
|||
|
انزوا |
|||
|
ورودی (تلویزیون به آمپر) به خروجی (تلویزیون از آمپر) |
-37 دسی بل |
-32 دسی بل دقیقه |
1-5 مگاهرتز |
|
|
-50dB |
-48dB دقیقه |
6-200 مگاهرتز |
|
|
-60dB |
-50dB دقیقه |
300-862 مگاهرتز |
|
رد کردن |
|||
|
IN (TV+EoC) به OUT (TV+EoC) |
-60dB |
-50dB دقیقه |
300-862 مگاهرتز |
|
IN (TV+EoC) به IN (تلویزیون به آمپر) و |
-37 دسی بل |
-32 دسی بل دقیقه |
1-5 مگاهرتز |
|
خروجی (TV+EoC) به خروجی (تلویزیون از آمپر) |
-50dB |
-48dB دقیقه |
6-200 مگاهرتز |
|
ضرر برگشتی |
|||
|
|
-16dB |
-14dB دقیقه |
5-200 مگاهرتز |
|
|
-17 دسی بل |
-15 دسی بل دقیقه |
300-862 مگاهرتز |
|
پاس DC |
|
بله |
IN (TV+EoC) به IN (تلویزیون به آمپر) و |
|
|
خروجی (TV+EoC) به خروجی (تلویزیون از آمپر) |
||
|
دمای عملیاتی |
|
-10-+40 درجه |
|
|
دمای ذخیره سازی |
|
-20-+70 درجه |
|
|
رابط |
|
نوع F ماده |
همه پورت ها |
|
امپدانس |
|
75 اهم |
|
مشخصات شرکت

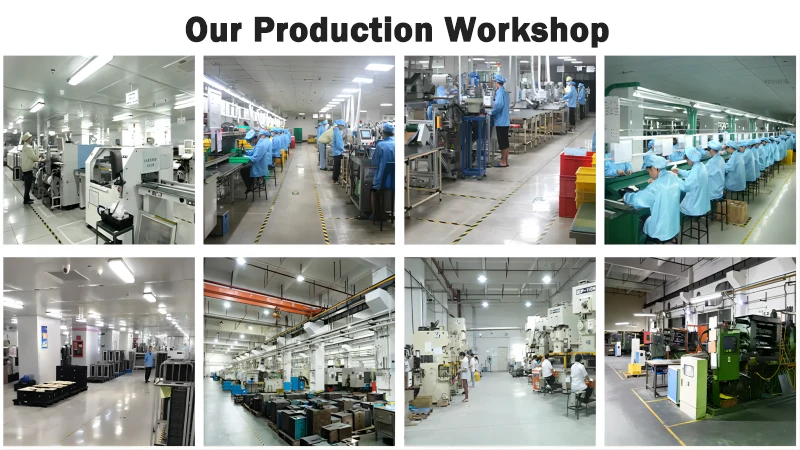

شرکت Goodmind Electronics (Shenzhen) Ltd در سال 1992 با سرمایه ثبت شده 18 میلیون دلار آمریکا تأسیس شد. کارخانه خود در شنژن واقع شده است و بیش از 1000 کارمند دارد. این یک شرکت با{9}فناوری پیشرفته است که تحقیق و توسعه، تولید، فروش و خدمات را ادغام میکند. این شرکت در شرکت تولید حرفهای آنتن / ارتباطات شبکه / بلوتوث / لوازم جانبی AV / خانه هوشمند / لوازم جانبی خودرو تخصص دارد. کارخانه به صورت عمودی یکپارچه است. این کارخانه دارای پردازش پلاستیک، مهر زنی فلز، ریخته گری روی، SMT، DIP و مرکز مونتاژ است. این شرکت دارای قدرت مالی قوی، تیم تحقیق و توسعه حرفهای، تجهیزات تولیدی عالی و تولید ناب است و به ایجاد محصولات با کیفیت{13} برای مشتریان اختصاص دارد.
فیلتر مسیر برگشت چیست؟
در سیستمهای ارتباطی RF، فیلتر مسیر برگشت قطعهای است که برای فیلتر کردن سیگنالها یا نویزهای ناخواسته طراحی شده است که ممکن است در عملکرد صحیح سیستم اختلال ایجاد کند. این کمک می کند تا اطمینان حاصل شود که سیگنال های ارسال شده از یک دستگاه یا سیستم به مکان دیگری از تداخل و نویز پاک هستند و یکپارچگی ارتباط را حفظ می کند.
فیلتر مسیر بازگشت چگونه کار می کند؟
فیلترهای مسیر برگشت معمولاً از تکنیکهای مختلفی مانند فیلتر غیرفعال LC (القفی-خازن)، فیلتر فعال یا پردازش سیگنال دیجیتال استفاده میکنند تا بهطور انتخابی فرکانسها یا محدودههای فرکانس خاص را کاهش دهند. فیلترهای مسیر برگشت با مسدود کردن سیگنالهای ناخواسته و در عین حال اجازه عبور سیگنالهای دلخواه، به بهبود نسبت سیگنال به-نیز و بهبود عملکرد کلی سیستم کمک میکنند.
فیلترهای مسیر برگشت کجا استفاده می شود؟
فیلترهای مسیر بازگشت کاربردهایی را در سیستمهای ارتباطی RF مختلف، از جمله شبکههای تلویزیون کابلی (CATV)، سیستمهای ارتباطی ماهوارهای، شبکههای اینترنت پهن باند و سیستمهای ارتباطی بیسیم پیدا میکنند. آنها اغلب در تنظیمات گیرنده{1} فرستنده استفاده میشوند، جایی که حفظ مسیر برگشتی تمیز برای سیگنالها برای ارتباط قابل اعتماد بسیار مهم است.
سوالات متداول
س: مزایای استفاده از فیلترهای مسیر بازگشت چیست؟
پاسخ: با فیلتر کردن تداخل و نویز ناخواسته، فیلترهای مسیر برگشت به بهبود کیفیت سیگنال، کاهش تخریب سیگنال و افزایش عملکرد کلی و قابلیت اطمینان سیستمهای ارتباطی RF کمک میکنند. آنها همچنین می توانند به حداقل رساندن تداخل الکترومغناطیسی (EMI) و اطمینان از انطباق با استانداردهای نظارتی کمک کنند.
س: چگونه فیلتر مسیر بازگشت مناسب را برای برنامه خود انتخاب کنم؟
A: عواملی مانند محدوده فرکانس عملکرد، سطح تضعیف مطلوب سیگنال های ناخواسته، الزامات تطبیق امپدانس ورودی/خروجی، و هرگونه ملاحظات محیطی یا نظارتی خاص را در نظر بگیرید. مشاوره با کارشناسان مهندسی RF یا مراجعه به مشخصات سیستم می تواند در انتخاب فیلتر مسیر برگشت مناسب کمک کند.
س: آیا انواع مختلفی از فیلترهای مسیر بازگشت وجود دارد؟
پاسخ: بله، فیلترهای مسیر برگشت انواع و پیکربندیهای مختلفی دارند، از جمله فیلترهای غیرفعال، فیلترهای فعال، فیلترهای سطحی، فیلترهای کواکسیال و ماژولهای فیلتر یکپارچه. انتخاب نوع فیلتر بستگی به الزامات و محدودیت های خاص برنامه دارد.
س: برخی از چالش های رایج مرتبط با فیلترهای مسیر بازگشت چیست؟
پاسخ: چالشهای رایج شامل مبادله{0}} بین عملکرد فیلتر (تضعیف، کاهش درج) و سایر پارامترهای سیستم، مانند اندازه، هزینه و مصرف انرژی است. طراحی فیلترهای مسیر بازگشت موثر همچنین ممکن است شامل رسیدگی به مسائلی مانند تطبیق امپدانس، موج عبور باند و اعوجاج غیرخطی باشد.
س: آیا شرایط نگهداری برای فیلترهای مسیر بازگشت وجود دارد؟
پاسخ: فیلترهای مسیر برگشت معمولاً به تعمیر و نگهداری منظم نیاز ندارند. با این حال، بازرسی های دوره ای ممکن است برای اطمینان از عملکرد صحیح فیلتر و تشخیص هر گونه علائم آسیب یا تخریب که ممکن است بر عملکرد آن تأثیر بگذارد ضروری باشد. در چنین مواردی ممکن است تعویض یا تعمیر لازم باشد.
