محل مبدا: گوانگدونگ، چین
|
|||
|

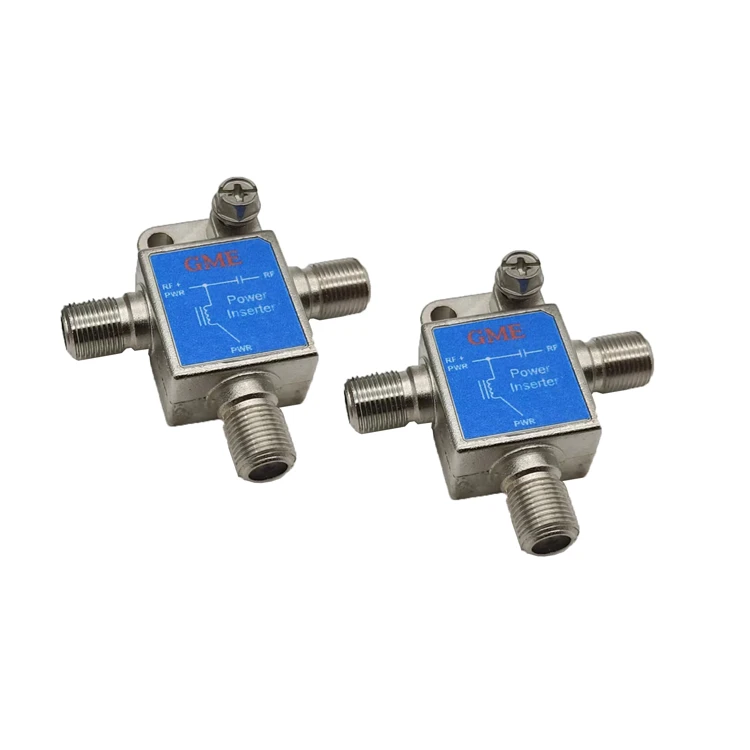

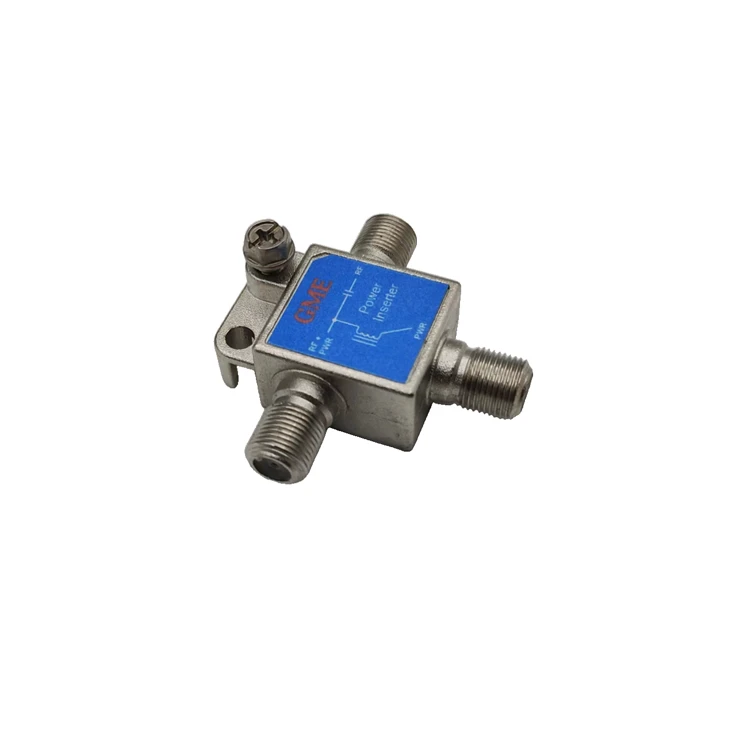

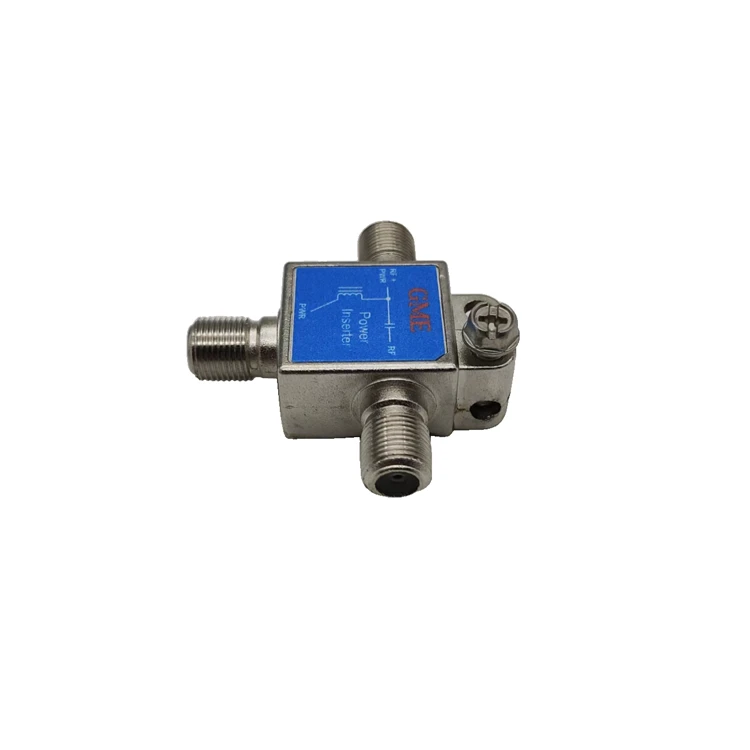

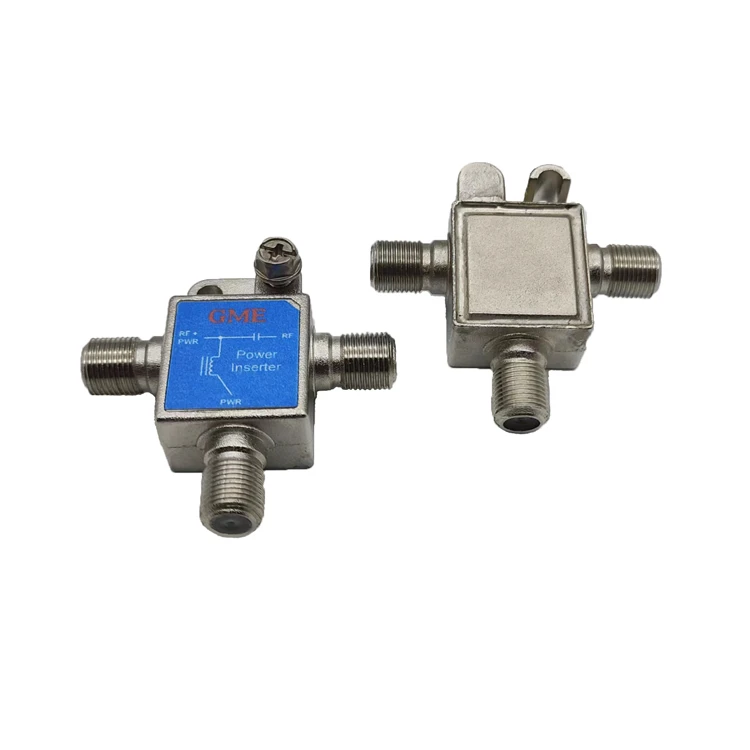

شماره مدل:GDINS-005(Inserter-1.5A)
|
|||
|
آیتم
|
معمولی
|
QC LIMIT
|
شرایط آزمون
|
|
RF الکتریکی
|
|||
|
فرکانس کاری
|
5 - 1218 مگاهرتز
|
پورت های RF/RF+PWR
|
|
|
از دست دادن درج (RF toRF+PWR)
|
-0.8 دسی بل حداکثر
|
5 - 1218 مگاهرتز
|
|
|
جداسازی (PWR به RF+DC)
|
65 دسی بل حداقل
|
5 - 1218 مگاهرتز
|
|
|
ضرر برگشتی (درگاه RF＆RF+PWR)
|
-18 دسی بل حداقل
|
5 - 1218 مگاهرتز
|
|
|
محافظ RF
|
حداقل 105 دسی بل
|
حداقل به ازای هر ANSI/SCTE 48-2 2008 به ۱۲۱۸ مگاهرتز افزایش یافته است
|
|
|
برق ورودی RF
|
+23دسی بل در دقیقه حداقل
|
حداقل بدون آسیب
|
|
|
ورودی برق
|
|||
|
ولتاژ کاری
|
+25حداقل VDC
|
||
|
جریان عملیاتی
|
حداکثر 1.5 آمپر
|
||
|
مقاومت در برابر نوسانات (همه پورت ها)
|
6 کیلو ولت
|
ANSI/IEEE C62.41 با استفاده از موج ترکیبی با منبع 2 اهم باید 10 پالس متناوب مثبت و منفی را تحمل کند
|
|
|
زیست محیطی
|
|||
|
دمای عملیاتی
|
-40 تا +65 درجه
|
||
|
ارتفاع عملیاتی
|
-60 تا +4000 mAMSL
|
||
|
رطوبت عملیاتی
|
5 تا 95 RH
|
||
|
دمای ذخیره سازی
|
-40 تا +85 درجه
|
||
|
قابلیت حمل و نقل
|
-60 تا +12000 mAMSL
|
||
|
شوک حمل و نقل و لرزش
|
دسته A
|
پاراگراف های GR-63-CORE 5.3.1.1،5.3.2 و 5.4.3
|
|
|
نمک پاش
|
مطابق با ANSI/SCTE 153 2008
|
||
|
قدرت مقاومت در برابر RF + قدرت
|
mΩ
|
250
|
حداکثر -40-+60 درجه ,Ipwr=1.5A
|
|
ESD
|
طبق IEC/EN61000-4-2
|
||
|
ترشح تماسی
|
KV
|
8
|
|
|
مکانیکی
|
|||
|
طرح کلی
|
50*47*18 میلی متر
|
||
|
وزن
|
45g
|
||
|
اتصال دهنده
|
نوع F ماده
|
مطابق با ANSI/SCTE 01 2006
|
|
|
اتصال زمین
|
سازگار با ANSI/SCTE 153 2008و ANSI/SCTE 129 2007
|
||
|

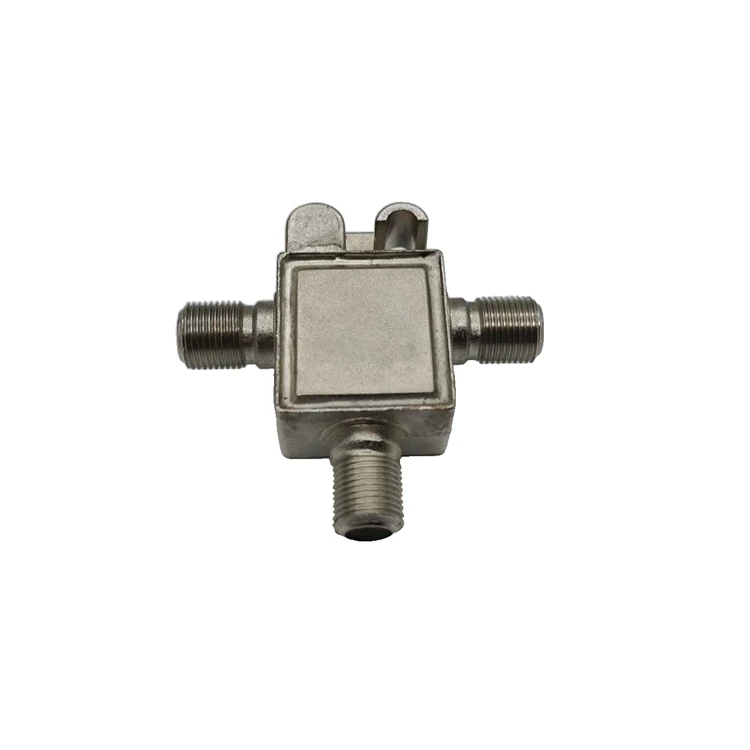

مسکن
|
آلیاژ روی 3#
|
||
|
آبکاری
|
آبکاری کوپرنیک t:0.1um
|
||
|
قابلیت اطمینان
|
|||
|
MTBF
|
ساعت
|
10000000 دقیقه
|
محاسبه شده به ازای محیط ترول شده telcordi SR323، شماره 3، Uncon- در محیط 65 درجه
|
|
انطباق با مقررات
|
|||
|
انطباق با ROHS
|
بله
|
مطابقت کامل با ROHS اتحادیه اروپا و چین
|
|
|
استانداردها
|
|||
|
علامت گذاری و برچسب گذاری
|
|||
|
کد مدل و تاریخ
|
با شماره قطعه و کد تاریخ مشخص شده است
|
||
