توضیحات
ورودی برق کابلی 1 گیگاهرتزی یک دستگاه الکترونیکی تخصصی است که برای صنعت تلویزیون کابلی طراحی شده است و به طور خاص در سیستم های خط لوله برق برای تامین برق اجزای فعال استفاده می شود. وظیفه اصلی آن وارد کردن برق به شبکه کابل کواکسیال، تضمین عملکرد مناسب تقویت کننده ها، تکرار کننده ها و سایر دستگاه های فعال در سیستم توزیع تلویزیون کابلی است.
ویژگی های کلیدی و عملکرد:
قابلیت فرکانس:منبع تغذیه کابلی 1 گیگاهرتز Trunk Line TV برای کارکرد با فرکانس بالا بهینه شده است و از سیگنال های تا 1 گیگاهرتز (گیگاهرتز) پشتیبانی می کند. این باعث می شود که برای سیستم های تلویزیون کابلی مدرن با پهنای باند بالا مناسب باشد.
درج برق:اینسرتر مجهز به قابلیت تزریق برق به خط تنه کابل کواکسیال است. این برای تامین انرژی الکتریکی لازم برای اجزای فعال مانند تقویت کننده های توزیع یا توسعه دهنده های خط، تضمین کیفیت و قدرت سیگنال در سراسر شبکه توزیع ضروری است.
ویژگی ها
◆ CATV Power Inserter 5-1000MHz عملکرد باند کامل.
◆ کانکتور "F" برنجی با روکش نیکل با محافظ ضد آب.
◆ واشر فلزی بافته شده برای ارائه Hi-RFI.
◆ ضد آب و هوا کامل مهر و موم شده و گیره رشته گنجانده شده است.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|||
|

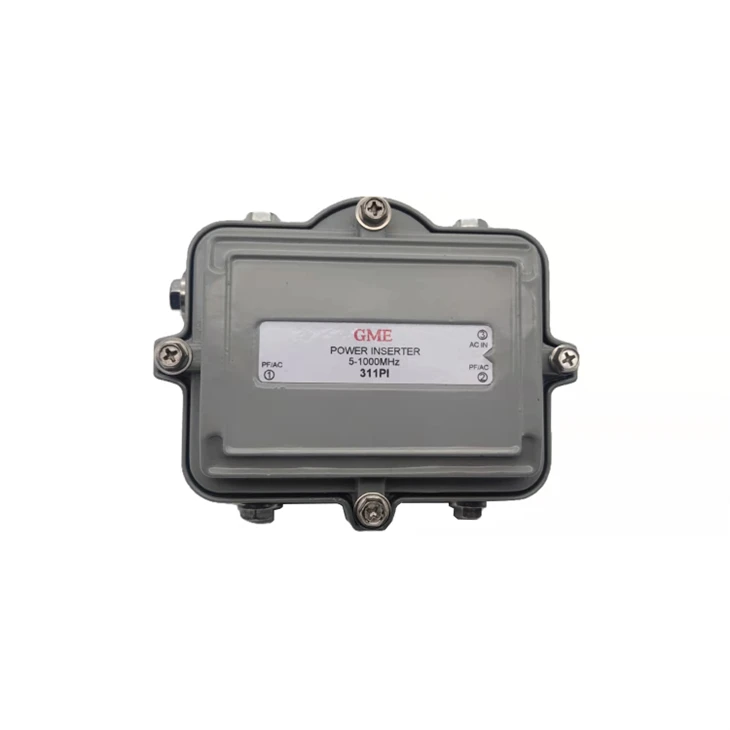

شماره مدل: GDINS-002 (311PI) |
|||
|
آیتم |
معمولی |
QC LIMIT |
شرایط آزمون |
|
1. FREQ. محدوده |
|
|
5 - 1000 مگاهرتز |
|
2. از دست دادن درج |
- 0.5 دسی بل |
-1.0 دسی بل حداکثر. |
5 - 40 مگاهرتز |
|
- 0.5 دسی بل |
-1.0 دسی بل حداکثر. |
41 - 470 مگاهرتز |
|
|
- 0.8 دسی بل |
-1.0 دسی بل حداکثر. |
471 - 860 مگاهرتز |
|
|
- 1.0 دسی بل |
-1.5 دسی بل حداکثر. |
861 - 1000 مگاهرتز |
|
|
3. ایزوله (RF به AC) |
-60 دسی بل |
-58 دسی بل حداقل |
5 - 40 مگاهرتز |
|
-50 دسی بل |
-45 دسی بل حداقل |
41 - 470 مگاهرتز |
|
|
-45 دسی بل |
-40 دسی بل حداقل |
471 - 860 مگاهرتز |
|
|
-40 دسی بل |
-35 دسی بل حداقل |
861 - 1000 مگاهرتز |
|
|
4. از دست دادن بازگشت (درگاه RF) |
-20 دسی بل |
-18 دسی بل حداقل |
5 - 40 مگاهرتز |
|
-20 دسی بل |
-18 دسی بل حداقل |
41 - 470 مگاهرتز |
|
|
-20 دسی بل |
-18 دسی بل حداقل |
471 - 860 مگاهرتز |
|
|
-18 دسی بل |
-16 دسی بل حداقل |
861 - 1000 مگاهرتز |
|
|
5. AC PASS |
|
حداکثر 12 آمپر |
AC به RF |

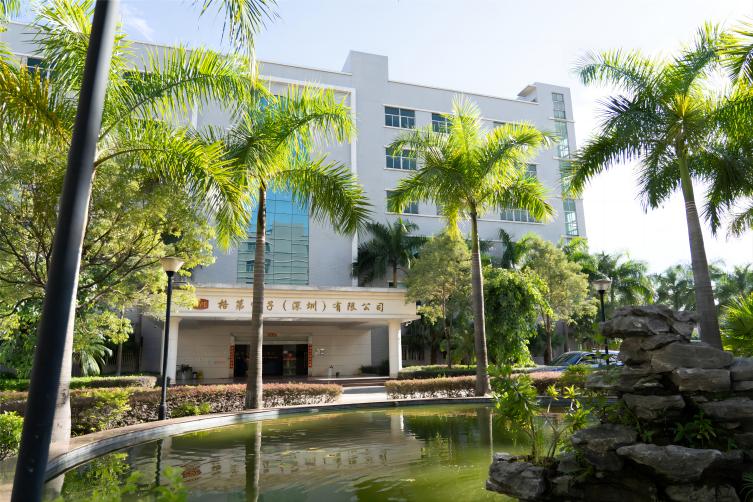

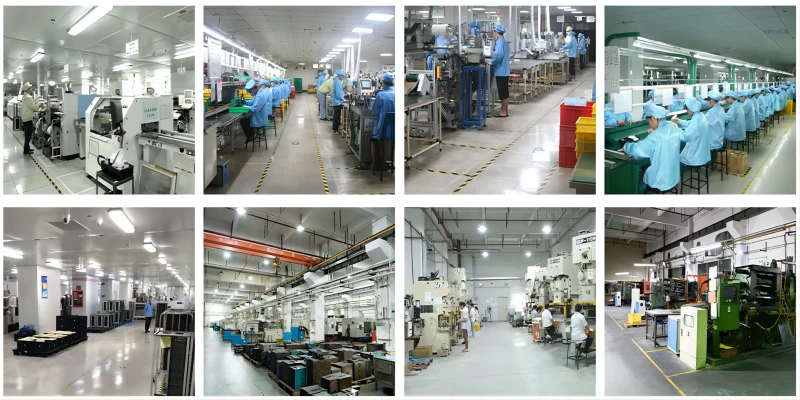

Goodmind Electronics (Shenzhen) Co., Ltd. در سال 1992 با تمرکز بر روی سیستم پخش تلویزیونی تأسیس شد، دارای قابلیت تولید عمودی یکپارچه در خانه با تیم مهندسی مجرب و حرفه ای ارائه خدمات ODM برای محصولات سیستم پخش کابلی / ماهواره ای / زمینی / IPTV
دستگاه ورودی برق CATV چگونه کار می کند؟
ورودی برق CATV معمولاً به صورت خطی با کابل کواکسیال متصل می شود. برق DC (جریان مستقیم) را به خط کابل تزریق می کند، که سپس برای تغذیه اجزای فعال مانند تقویت کننده ها استفاده می شود. این امکان تقویت و توزیع سیگنال در فواصل طولانی را فراهم می کند.
کاربردهای متداول درج کننده برق CATV چیست؟
درج کننده های برق CATV معمولا در سیستم های تلویزیون کابلی برای تامین برق تقویت کننده های خط، تقویت کننده های توزیع و سایر اجزای فعال استفاده می شوند. آنها برای تقویت و حفظ قدرت سیگنال در طول مسیرهای طولانی کابل یا در مناطقی با دریافت سیگنال ضعیف استفاده می شوند.
چه نوع ورودی برق CATV موجود است؟
ورودی برق CATV در انواع و پیکربندی های مختلف بسته به کاربرد خاص و نیازهای سیستم تلویزیون کابلی وجود دارد. آنها ممکن است از نظر توان خروجی، محدوده فرکانس، تعداد خروجی ها و سایر ویژگی ها متفاوت باشند.
سوالات متداول
س: آیا ورودی برق CATV با تمام سیستم های تلویزیون کابلی سازگار است؟
A: ورودی های برق CATV معمولاً به گونه ای طراحی شده اند که با سیستم های تلویزیون کابلی استاندارد سازگار باشند. با این حال، سازگاری ممکن است بسته به عواملی مانند محدوده فرکانس سیستم، نوع تقویت کننده های مورد استفاده و سایر مشخصات سیستم متفاوت باشد. ضروری است اطمینان حاصل شود که درج برق با الزامات خاص سیستم تلویزیون کابلی شما سازگار است.
س: هنگام انتخاب یک ورودی برق CATV چه چیزی را باید در نظر بگیرم؟
پاسخ: هنگام انتخاب یک درج برق CATV، عواملی مانند توان مورد نیاز تقویت کننده های خود، محدوده فرکانس سیستم تلویزیون کابلی خود، تعداد خروجی های مورد نیاز و هر ویژگی خاص مورد نیاز برای برنامه خود را در نظر بگیرید. همچنین اطمینان از سازگاری با تجهیزات موجود و مشخصات سیستم ضروری است.
س: آیا ملاحظاتی برای نصب برق CATV وجود دارد؟
پاسخ: هنگام نصب یک درج برق CATV، اطمینان حاصل کنید که در جهت صحیح با کابل کواکسیال متصل شده است. دستورالعمل های سازنده را برای نصب صحیح دنبال کنید و مطمئن شوید که همه اتصالات ایمن هستند. علاوه بر این، برای محافظت از تجهیزات خود و اطمینان از عملکرد قابل اعتماد، عواملی مانند اتصال زمین و حفاظت از نوسانات را در نظر بگیرید.
