توضیحات

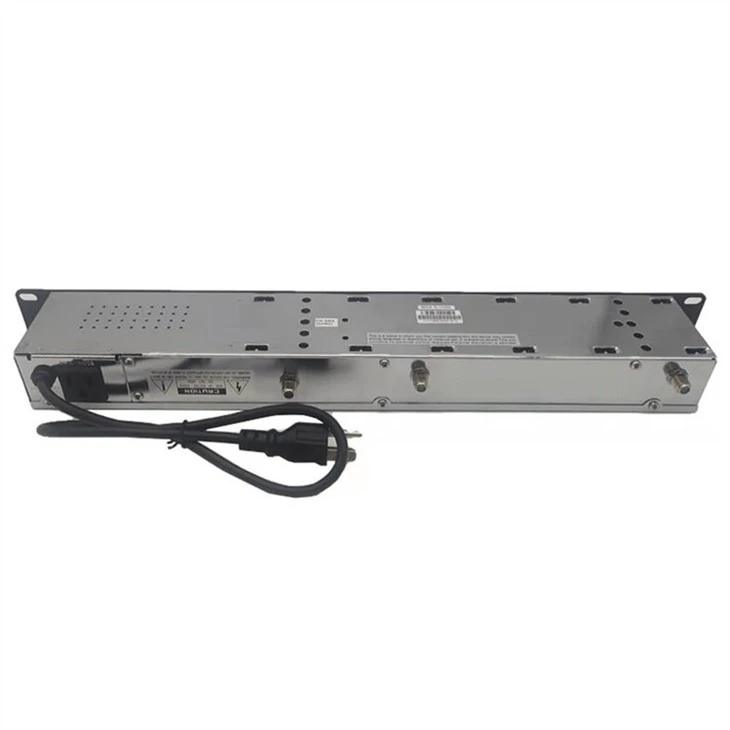

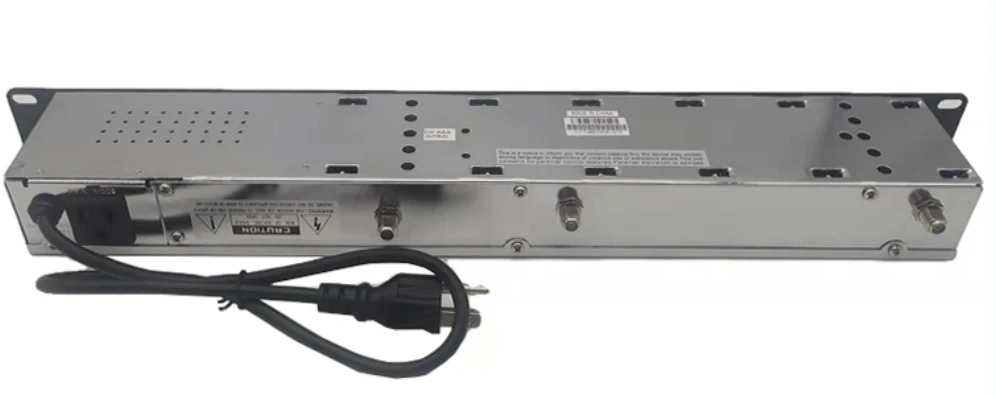

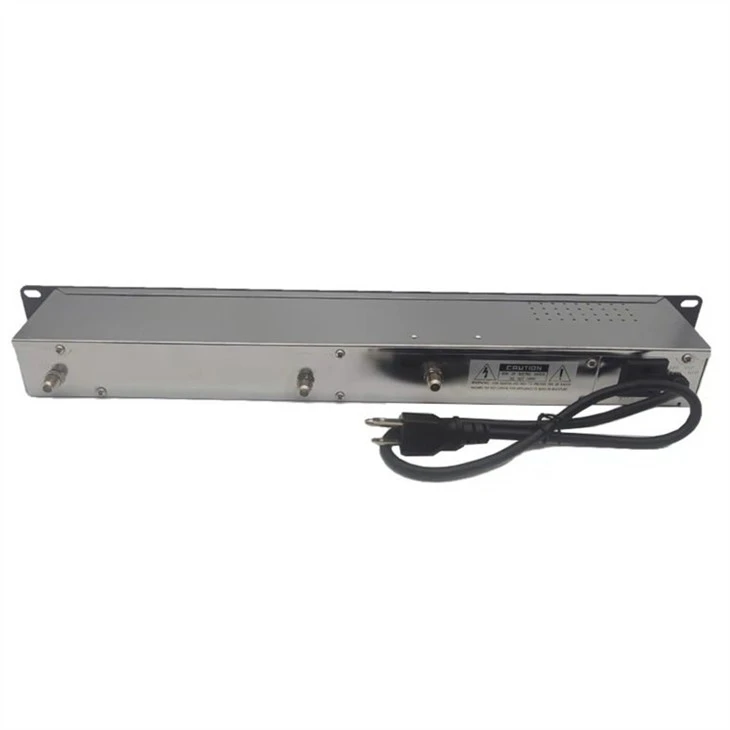

CT-SAW860 یک مدولاتور صوتی/تصویری کاملاً جامد-است که یک خروجی مدولهشده ویدیویی و حامل RF صوتی را در یک کانال ثابت از 54 مگاهرتز تا 860 مگاهرتز ارائه میکند.
مدولاتور ویدیوی صوتی فیلتر شده SAW ویدیوهای قطبیت استاندارد را در سطح 0.7-2.5 Vp-p از منابع ویدیویی مانند گیرنده ماهواره، دمدولاتور، دوربین تلویزیون، پخش کننده DVD یا ضبط کننده نوار ویدیو می پذیرد.

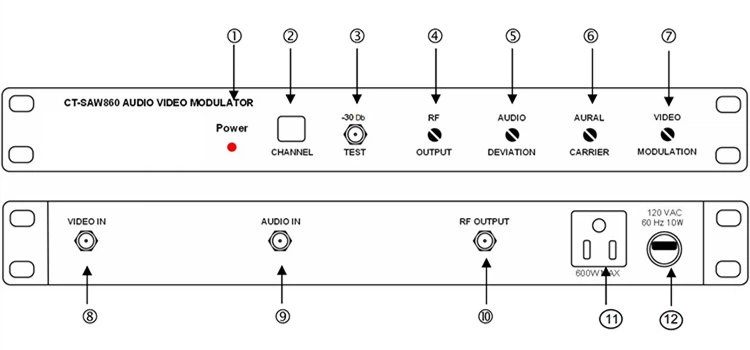

این واحد سیگنال های تصویری، رنگی و صوتی با کیفیت بالا را در هر کانال استفاده نشده در یک سیستم مدار بسته MATV، SMATV یا CATV ارائه می دهد. برای کارکرد آسان، تمام کنترل های سطح روی پنل جلویی قرار دارند.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|
|
شماره مدل: GDM{1}}004 (GLM-SAW860) |
|
|
RF |
|
|
1. Output Channels |
VHF تلویزیون: 2-13، UHF: 14-69، CATV: 2-127 |
|
2. سطح خروجی |
+55 dBmV (حداقل) |
|
3. محدوده سطح خروجی |
13 دسی بل |
|
4. نسبت حامل A/V |
-7dB تا -22dB |
|
5. خروجی جعلی |
-60 دسی بل پایین تر از حامل ویدیو (حجم @A/V حامل -15 دسی بل، سطح خروجی: +55dBmV) |
|
6. دقت فرکانس / ثبات |
± 5 کیلوهرتز |
|
7. امپدانس خروجی |
75 اهم |
|
8. از دست دادن بازگشت خروجی |
9 دسی بل |
|
ویدیو |
|
|
1. سطح ورودی ویدیو |
0.7 Vp-p حداقل @87.5% مدولاسیون |
|
2. سود دیفرانسیل |
<5% (10 to 90% APL) |
|
3. فاز دیفرانسیل |
<5˚ (10 to 90% APL) |
|
4. هوم و سر و صدا |
-60 دسی بل @87.5% مدولاسیون |
|
5. نسبت حامل بصری به نویز |
60 دسی بل @ 4 مگاهرتز BW |
|
6. پاسخ فرکانس |
± 1.7 دسی بل (30 هرتز تا 4.2 مگاهرتز) |
|
AUDIO |
|
|
1. سطح ورودی |
0.8 Vp-p برای انحراف 25 KHz ± |
|
2. امپدانس ورودی |
600 اهم نامتعادل |
|
3. پیش{1}}تاکید |
75 µSec |
|
عمومی |
|
|
1. محدوده ورودی برق |
120 VAC، 60 هرتز |
|
2. دمای عملیاتی |
32 ˚F ~ 122 ˚F |
|
3. اتصال دهنده ها |
همه نوع "F". |
|
مکانیکی |
|
|
1. ابعاد |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. وزن |
4.3 پوند |

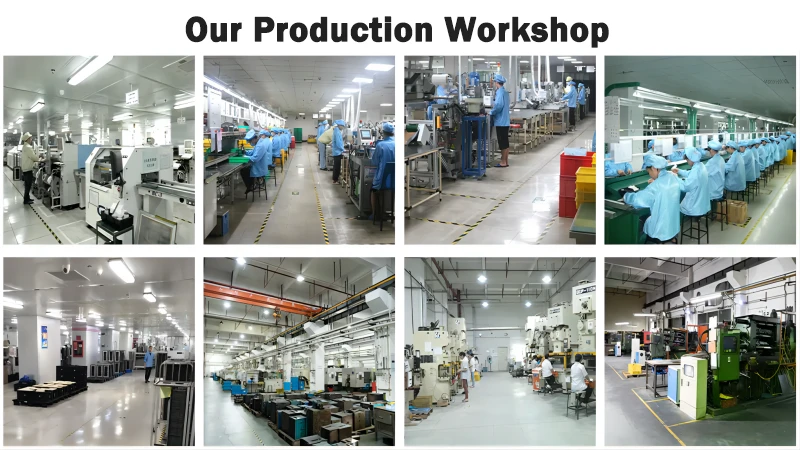

شرکت Goodmind Electronics (Shenzhen) Ltd در سال 1992 با سرمایه ثبت شده 18 میلیون دلار آمریکا تأسیس شد. کارخانه خود در شنژن واقع شده است و بیش از 1000 کارمند دارد. این یک شرکت با{9}فناوری پیشرفته است که تحقیق و توسعه، تولید، فروش و خدمات را ادغام میکند. این شرکت در شرکت تولید حرفهای آنتن / ارتباطات شبکه / بلوتوث / لوازم جانبی AV / خانه هوشمند / لوازم جانبی خودرو تخصص دارد. کارخانه به صورت عمودی یکپارچه است. این کارخانه دارای پردازش پلاستیک، مهر زنی فلز، ریخته گری روی، SMT، DIP و مرکز مونتاژ است. این شرکت دارای قدرت مالی قوی، تیم تحقیق و توسعه حرفهای، تجهیزات تولیدی عالی و تولید ناب است و به ایجاد محصولات با کیفیت{13} برای مشتریان اختصاص دارد.
مدولاتور صوتی تصویری با فیلتر SAW چیست؟
مدولاتور صوتی تصویری با فیلتر SAW دستگاهی است که معمولاً در سیستم های تلویزیون آنالوگ برای پخش سیگنال های صوتی و تصویری استفاده می شود. از یک فیلتر موج صوتی سطحی (SAW) استفاده میکند تا سیگنال مدولهشده را دقیقاً شکل داده و فیلتر کند و از انطباق با استانداردهای فرکانس خاص و کاهش تداخل اطمینان حاصل کند.
فیلتر SAW در این زمینه چگونه کار می کند؟
فیلتر موج صوتی سطحی (SAW) یک دستگاه موج صوتی است که سیگنال های الکترونیکی را در فرکانس های رادیویی فیلتر و پردازش می کند. در این مدولاتور، به اصلاح ویژگیهای فرکانس سیگنال صوتی-و اطمینان از ماندن آن در طیف فرکانس تعیینشده و به حداقل رساندن تداخل کمک میکند.
هدف از فیلتر SAW در مدولاتور صوتی تصویری چیست؟
فیلتر SAW در مدولاتور برای شکل دادن و فیلتر کردن سیگنال مدوله شده عمل می کند. این کمک می کند تا استانداردهای فرکانس خاصی را رعایت کنید، از تداخل با کانال های مجاور جلوگیری کنید، و کیفیت کلی سیگنال صوتی{1}} ارسالی را بهبود بخشد.
مدولاتور صوتی تصویری با فیلتر SAW
مدولاتور صوتی تصویری فیلتر شده SAW (موج آکوستیک سطحی) وسیله ای است که در سیستم های تلویزیون آنالوگ برای پخش سیگنال های صوتی و تصویری استفاده می شود. این فیلتر دارای یک فیلتر SAW است که یک دستگاه موج صوتی است تا سیگنال مدوله شده را دقیقاً شکل داده و فیلتر کند. این به اطمینان از انطباق با استانداردهای فرکانس خاص و کاهش تداخل کمک می کند.
آیا این نوع مدولاتور هنوز با تغییر به پخش دیجیتال مرتبط است؟
با تغییر گسترده به پخش دیجیتال، تعدیلکنندههای صوتی آنالوگ سنتی{0}}ویدئو با فیلترهای SAW کمتر رایج میشوند. سیستم های پخش دیجیتال اغلب از تکنیک های مدولاسیون و رمزگذاری پیشرفته تری استفاده می کنند.
مدولاتور چگونه تداخل کانال های مجاور را برطرف می کند؟
فیلتر SAW در کاهش تداخل کانالهای مجاور یا سیگنالهای ناخواسته مؤثر است. این تضمین می کند که سیگنال مدوله شده در محدوده فرکانس اختصاص داده شده باقی می ماند و خطر تداخل را به حداقل می رساند.
سوالات متداول
س: آیا یک مدولاتور صوتی تصویری با فیلتر SAW می تواند چندین کانال را مدیریت کند؟
پاسخ: بله، بسته به طراحی و مشخصات آن، یک مدولاتور می تواند چندین کانال را مدیریت کند. بررسی قابلیت های دستگاه و اطمینان از انطباق با استانداردهای پخش منطقه ای بسیار مهم است.
س: چگونه از سازگاری با استانداردهای پخش منطقه ای اطمینان حاصل کنم؟
A: برای اطمینان از اینکه مدولاتور صوتی تصویری فیلتر شده SAW با استانداردها و مقررات پخش خاص در منطقه شما مطابقت دارد، مشورت با تولیدکنندگان یا تامین کنندگان ضروری است.
س: آیا پشتیبانی مداوم برای تعمیر و نگهداری و ارتقاء این نوع تجهیزات وجود دارد؟
پاسخ: با حذف تدریجی سیستم های پخش آنالوگ، پشتیبانی از تعمیر و نگهداری و ارتقاء مدولاتورهای آنالوگ سنتی ممکن است محدود شود. انتقال به راهحلهای دیجیتالی را برای دوام-درازمدت در نظر بگیرید.
