توضیحات
4 CH HDMI به DVB-T Modulator سیگنالهای ویدیویی و صوتی با کیفیت دیجیتال و استاندارد را به QAM تبدیل میکند – خروجی روی یک خط هم محور.
ویژگی های استاندارد عبارتند از خروجی RF قابل تنظیم، نقشه کانال منطقی، و انواع گزینه های پیکربندی.

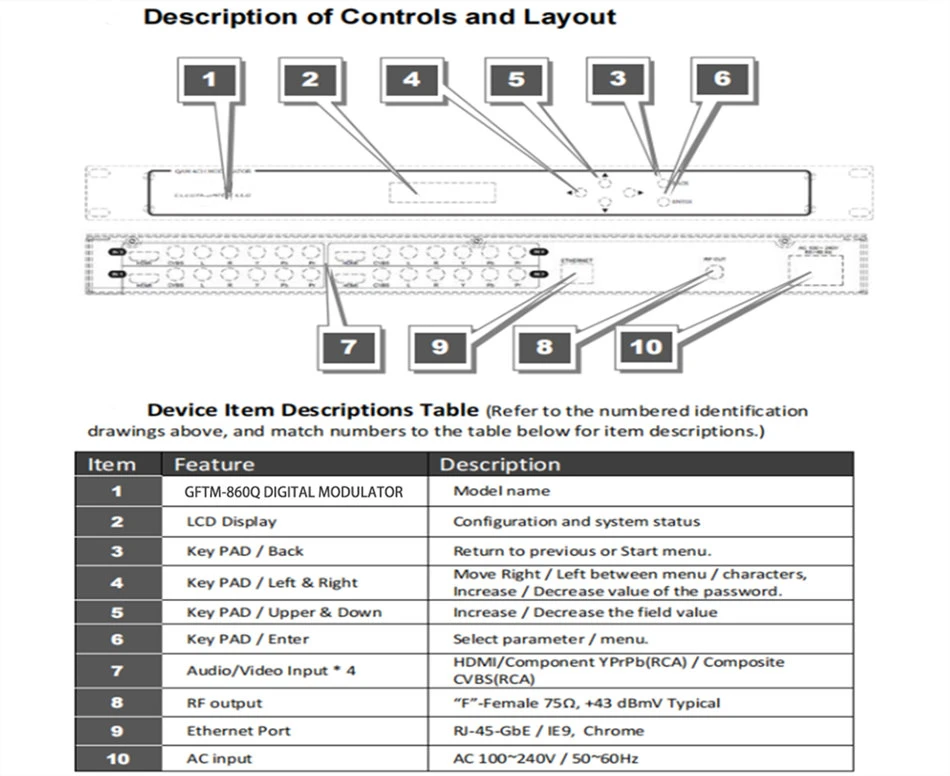

عملکردهای مدیریت مدولاتور، تنظیمات کانال و RF از طریق یک صفحه نمایش LCD جلویی یا توسط یک برنامه وب داخلی از طریق یک مرورگر استاندارد مدیریت می شوند.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|||
|
شماره مدل: GDM-009 (GFTM-860Q) |
|||
|
آیتم |
معمولی |
QC LIMIT |
شرایط آزمون |
|
1. بخش رمزگذاری |
|||
|
ویدئو |
|||
|
رمزگذاری |
H.264/MPEG-2 |
|
HD: H.264 AVC/HP@L4.0 SD: MPEG-2/MP@ML |
|
نرخ بیت |
|
256QAM: 7.6Mbps |
|
|
|
256QAM: 8Mbps |
|
|
|
قطعنامه |
|
HD 1080p (HDMI IN) |
|
|
صوتی |
|||
|
رمزگذاری |
MPEG2/AAC |
|
|
|
نرخ نمونه |
|
48 کیلوهرتز |
|
|
نرخ بیت |
|
384 کیلوبیت بر ثانیه |
|
|
2. ورودی |
|||
|
ورودی ویدیو |
|
HDMI: 1080p 25/30، 1080i 50/60 Max، YPbPr (1080i، 720P، 576i/P، 480i/P)، CVBS: NTSC، PAL |
|
|
سطح ورودی Y |
1Vp-ص |
1V±0.2Vp-ص |
|
|
سطح ورودی Pb/Pr |
0.5Vp-p |
0.5V±0.1Vp{2}}ص |
|
|
سطح ورودی CVBS |
1Vp-ص |
1V±0.2Vp-ص |
|
|
ورودی صوتی |
|
R/L |
|
|
سطح ورودی R |
3Vp-ص |
3V±0.5Vp{2}}ص |
|
|
L سطح ورودی |
3Vp-ص |
3V±0.5Vp{2}}ص |
|
|
اتصال دهنده های ورودی |
|
تصویری (RCA) / صوتی (RCA) / HDMI |
|
|
3. مدولاتور QAM |
|||
|
انواع مدولاسیون |
|
ITU-T J83 پیوست B |
|
|
استاندارد کابل |
|
STD |
|
|
QAM |
|
64QAM, 256QAM |
|
|
MER |
|
بزرگتر یا مساوی 32 دسی بل |
|
|
فرکانس RF |
|
57 - 861MHz |
|
|
سطح خروجی RF |
100dBμV |
100dBμV ±5dBμV |
|
|
RF Level Adj |
|
0dB ~ -36dB |
|
|
مرحله تضعیف |
|
2 دسی بل در هر مرحله |
|
|
4. سیستم |
|||
|
رابط محلی |
دکمه های کنترل LCD + |
|
|
|
مدیریت از راه دور |
|
مدیریت وب |
|
|
پورت اترنت |
|
RJ45، 100M |
|
|
5. عمومی |
|||
|
منبع تغذیه |
|
ورودی AC: 100 ولت ~ 240 ولت 50/60 هرتز |
|
|
دمای عملیات |
|
0 درجه - 50 درجه |
|
|
رطوبت نسبی |
|
20% ~ 80% |
|
|
ابعاد |
|
19" x 12.5" x 1.75" |
|
|
وزن |
|
2.8 کیلوگرم |
|
مشخصات شرکت

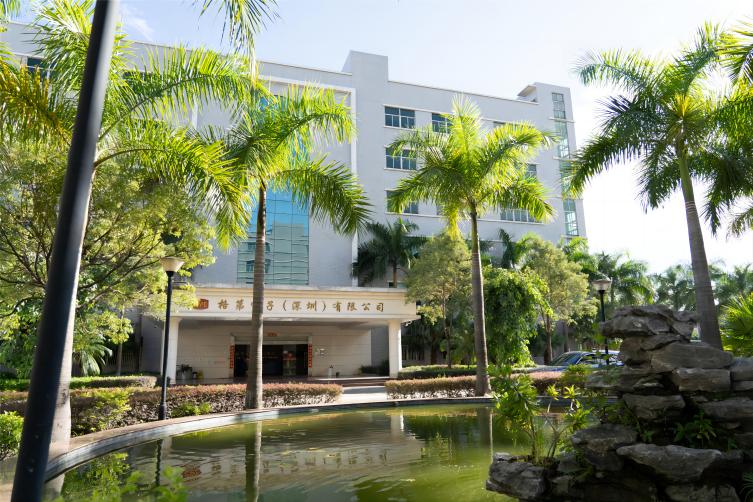

شرکت Goodmind Electronics (Shenzhen) Ltd در سال 1992 با سرمایه ثبت شده 18 میلیون دلار آمریکا تأسیس شد. کارخانه خود در شنژن واقع شده است و بیش از 1000 کارمند دارد. این یک شرکت با{9}فناوری پیشرفته است که تحقیق و توسعه، تولید، فروش و خدمات را ادغام میکند. این شرکت در شرکت تولید حرفهای آنتن / ارتباطات شبکه / بلوتوث / لوازم جانبی AV / خانه هوشمند / لوازم جانبی خودرو تخصص دارد. کارخانه به صورت عمودی یکپارچه است. این کارخانه دارای پردازش پلاستیک، مهر زنی فلز، ریخته گری روی، SMT، DIP و مرکز مونتاژ است. این شرکت دارای قدرت مالی قوی، تیم تحقیق و توسعه حرفهای، تجهیزات تولیدی عالی و تولید ناب است و به ایجاد محصولات با کیفیت{13} برای مشتریان اختصاص دارد.
تجربه صنعت
منطقه ساختمان تولید
کارگر تولید کارگاه
پرسنل تحقیق و توسعه
معرفی محصول

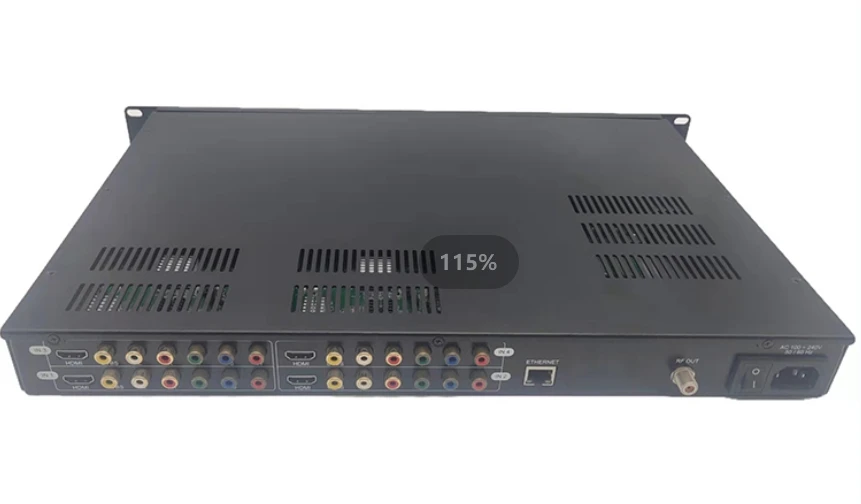

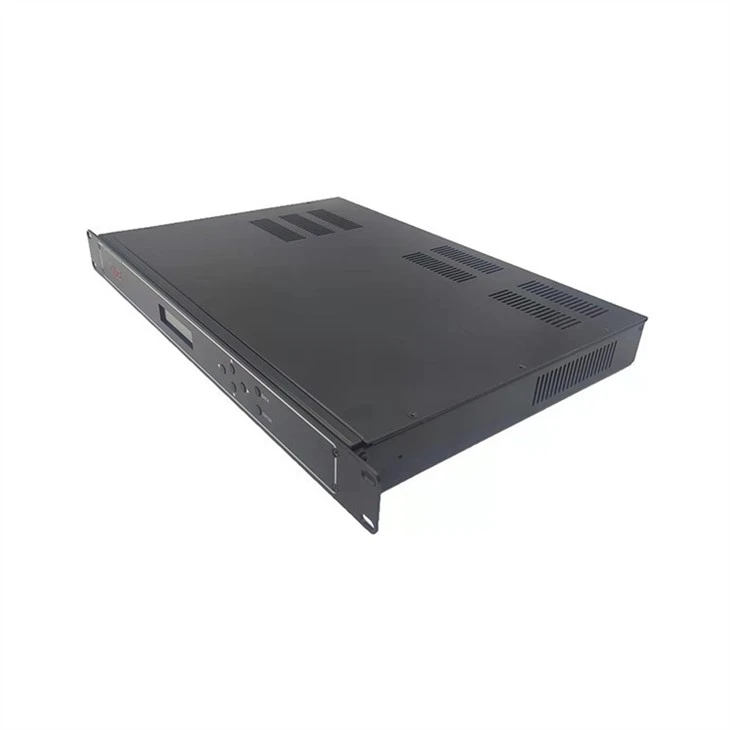

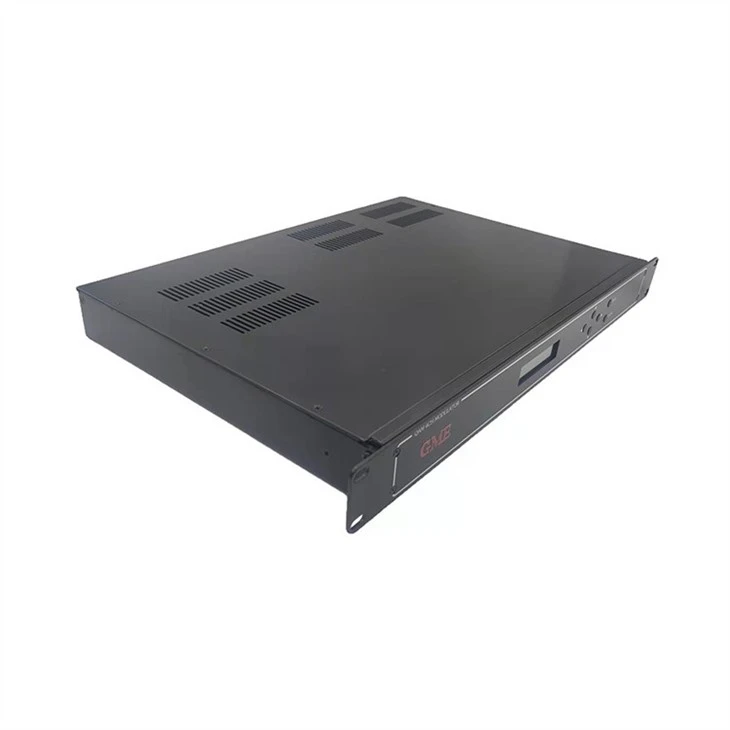

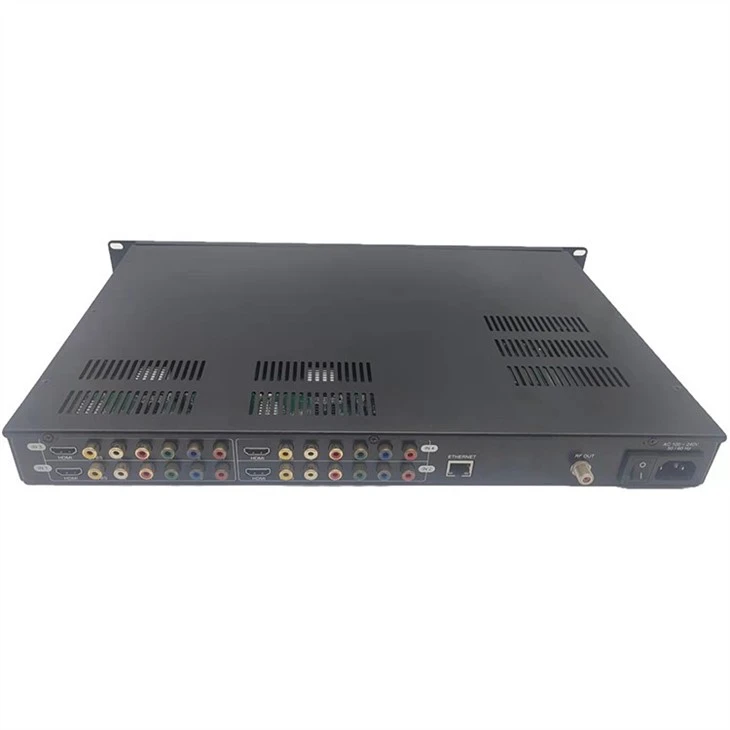

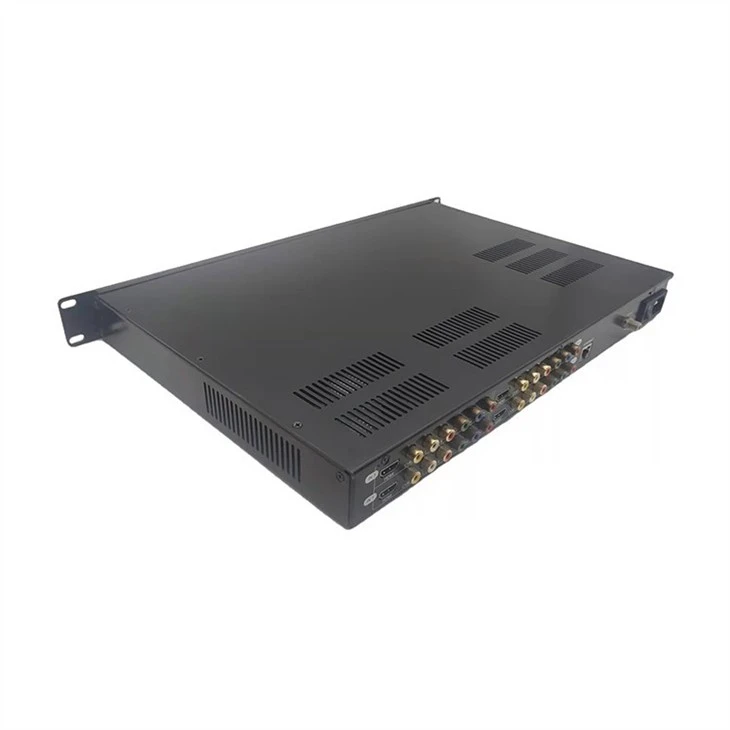

مدولاتور 4 CH HDMI به DVB{1}}T
این مدولاتور 4 CH HDMI به DVB{1}}T برای دریافت و ارسال فقط محتوای HDMI رمزگذاری نشده از منابعی مانند پخش کننده های رسانه، دوربین های دیجیتال، رایانه شخصی و منابع دیگر طراحی شده است. در مطابقت با HDCP، این دستگاه توانایی دریافت و ارسال حقوق{3}}محتوای HDMI محافظت شده را از منابعی مانند جعبههای تلویزیون کابلی و ماهوارهای، پخشکنندههای DVD و Blu{4} یا سایر منابع محتوای رمزگذاریشده HDMI محدود میکند.
مدولاتور دیجیتال HQAM-4HD
مدولاتور دیجیتال HQAM-4HD سیگنالهای ویدئویی و صوتی با کیفیت دیجیتال و استاندارد را به QAM تبدیل میکند - خروجی روی یک خط کواکسی.
ویژگی های استاندارد عبارتند از خروجی RF قابل تنظیم، نقشه کانال منطقی، و انواع گزینه های پیکربندی.
عملکردهای مدیریت مدولاتور، تنظیمات کانال و RF از طریق یک صفحه نمایش LCD جلویی یا توسط یک برنامه وب داخلی از طریق یک مرورگر استاندارد مدیریت می شوند.
مدیریت برنامه های وب
بررسی اجمالی مدیریت وب
HQAM-4HD شامل یک کنسول اداری داخلی است. کنسول یک برنامه کاربردی وب است که توسط رایانه شخصی ویندوزی یا لپ تاپ از طریق شبکه و/یا اتصال اترنت قابل دسترسی است. این روش ترجیحی برای مدیریت HQAM-4HD شما بر اساس سادگی صفحات مدیریت و دسترسی سریع به وضعیت و تنظیمات است.
مدیریت از راه دور
علاوه بر مدیریت سادهتر HQAM{1}}4HD، دستگاه میتواند از راه دور از طریق اینترنت در هر شبکه مجاز دارای قابلیت DHCP دسترسی داشته باشد.
مدیریت محلی – دسترسی مستقیم به اترنت
برای نصب بدون دسترسی به شبکه، برنامه وب میتواند مستقیماً توسط رایانه شخصی ویندوز یا لپتاپ با کابل اترنت قابل دسترسی باشد. به سادگی گزینه IP دستگاه را از DHCP به Static از طریق پنل LCD به دنبال دستورالعمل های بخش 4 تغییر دهید. مدیریت صفحه LCD پنل جلویی.
پیمایش در صفحههای مدیریت برنامه وب
برنامه وب برای دستگاه شما مانند یک وب سایت ساده با دکمه های صفحه استفاده می شود. همه تنظیمات فقط در سه صفحه مدیریت می شوند - با یک صفحه اصلی صفحه وضعیت اضافی.
سوالات متداول
س: هدف از مدولاتور دیجیتال RF چیست؟
پاسخ: هدف یک مدولاتور دیجیتال RF تبدیل سیگنال های دیجیتال مانند سیگنال های تلویزیون دیجیتال، گیرنده ماهواره یا سایر منابع دیجیتال به سیگنال های RF برای پخش یا انتقال از طریق یک رسانه بی سیم است.
س: مدولاتور دیجیتال RF چگونه کار می کند؟
A: مدولاتورهای دیجیتال RF معمولاً با تعدیل سیگنال حامل با اطلاعات دیجیتالی که قرار است ارسال شود، کار می کنند. این فرآیند مدولاسیون می تواند شامل تکنیک هایی مانند مدولاسیون دامنه (AM)، مدولاسیون فرکانس (FM) یا مدولاسیون فاز (PM)، بسته به کاربرد خاص باشد.
س: مدولاتورهای RF دیجیتال کجا استفاده می شوند؟
پاسخ: مدولاتورهای دیجیتال RF معمولاً در کاربردهای مختلفی از جمله پخش دیجیتال، ارتباطات ماهوارهای، تلویزیون کابلی، سیستمهای ارتباطی بیسیم و هر سناریویی که در آن اطلاعات دیجیتال باید از طریق کانالهای RF منتقل شود، استفاده میشود.
س: مزایای مدولاسیون دیجیتال RF چیست؟
پاسخ: مدولاسیون دیجیتال RF مزایایی مانند بهبود کیفیت سیگنال، افزایش ظرفیت انتقال داده و مقاومت بهتر در برابر نویز و تداخل در مقایسه با تکنیک های مدولاسیون آنالوگ سنتی ارائه می دهد.
س: آیا مدولاتورهای دیجیتال RF می توانند چندین کانال را به طور همزمان پشتیبانی کنند؟
پاسخ: بله، بسیاری از مدولاتورهای دیجیتال RF برای پشتیبانی از چندین کانال به طور همزمان از طریق تکنیک هایی مانند مالتی پلکس طراحی شده اند. این امکان استفاده کارآمد از پهنای باند موجود و انتقال سیگنال های دیجیتال متعدد از طریق هوا را فراهم می کند.
