توضیحات

DBS، OTA، CATV، آمپلی فایر خطی 54 تا 3000 مگاهرتز با بهره به جلو و باند فرعی 2 تا 42 مگاهرتز برگشت غیرفعال.

وضعیت

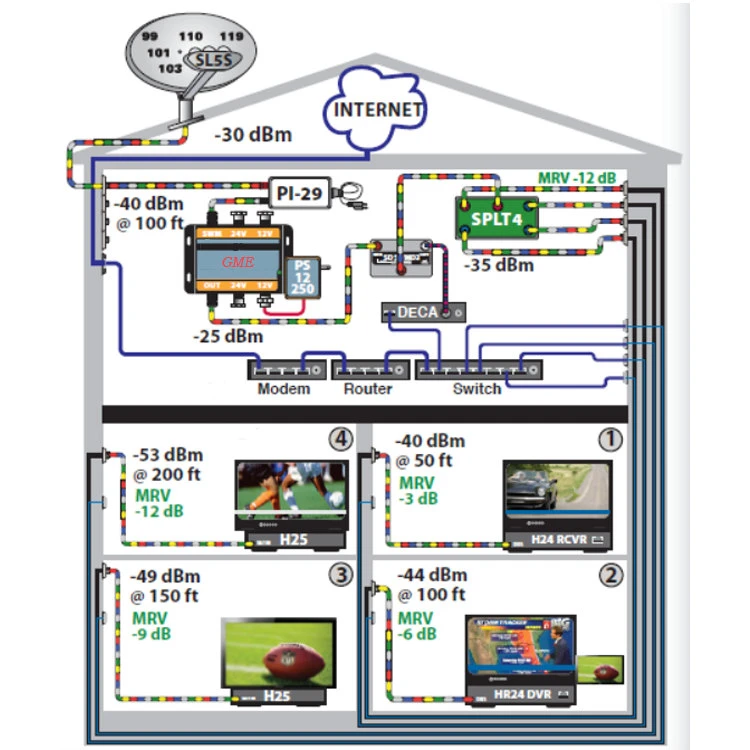

خروجی یک سوئیچ LNB یا DBS به چندین اتاق یا آپارتمان تقسیم می شود و سطوح سیگنال گیرنده در مکان های دور پایین است.

راه حل

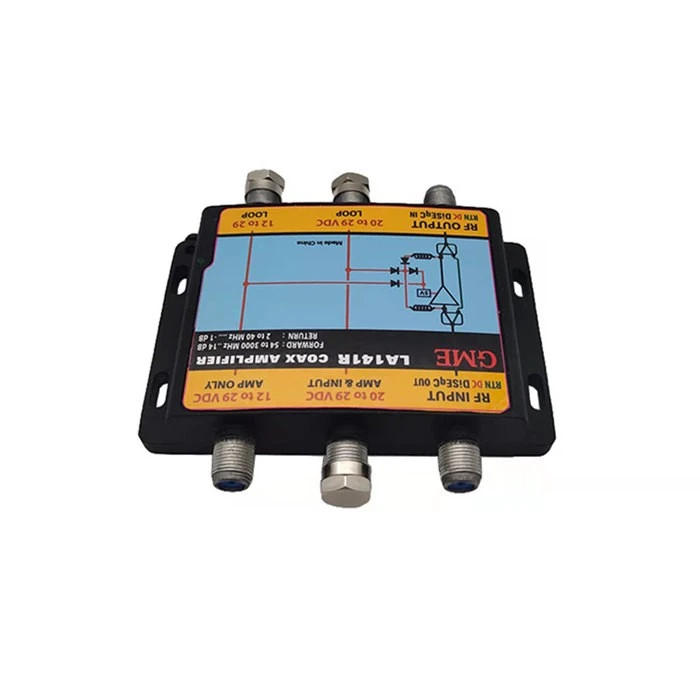

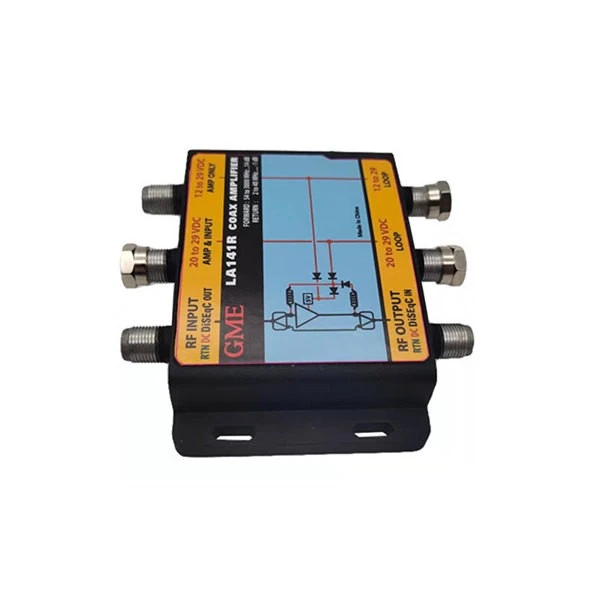

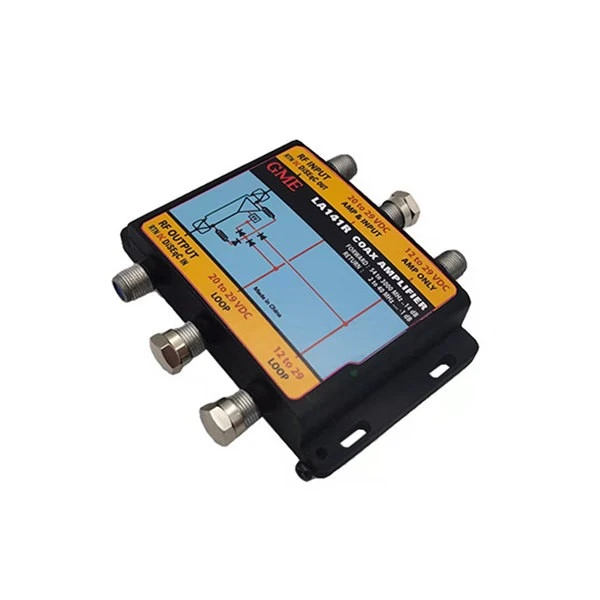

مدل LA141R SWM Extension Line Amplifier سطح کابل و سیگنال DBS را افزایش می دهد و کاهش 150 فوت RG-6 را تنظیم می کند در حالی که سیگنال های کنترل مودم و گیرنده داده را از گیرنده به سوییچ منتقل می کند.

مشخصات

محل مبدا: گوانگدونگ، چین
شماره مدل: GDAMP-024 (LA141R-TA)
آیتم	معمولی	QC LIMIT	شرایط آزمون
FREQ. محدوده
مسیر بازگشت			2 تا 42 مگاهرتز
مسیر رو به جلو			54 ~ 3000 مگاهرتز
GAIN	+4.8 دسی بل	+4 دسی بل حداقل	54 مگاهرتز
	+8 دسی بل	+6 دسی بل حداقل	100 مگاهرتز
	+11 دسی بل	+9 دسی بل حداقل	950 مگاهرتز
	+13 دسی بل	+11 دسی بل حداقل	1450 مگاهرتز
	+14 دسی بل	+12 دسی بل حداقل	2150 مگاهرتز
	+15 دسی بل	+13 دسی بل حداقل	2400 مگاهرتز
	+14 دسی بل	+12 دسی بل حداقل	3000 مگاهرتز
از دست دادن درج	-3.8 دسی بل	-4.8 دسی بل حداکثر.	2 تا 42 مگاهرتز
از دست دادن بازگشت
ورودی	-13 دسی بل	-11 دسی بل حداقل	2 تا 42 مگاهرتز
	-12 دسی بل	-10 دسی بل حداقل	54 تا 100 مگاهرتز
	-15 دسی بل	-12 دسی بل حداقل	101 ~ 1450 مگاهرتز
	-12 دسی بل	-10 دسی بل حداقل	1451 ~ 3000 مگاهرتز
خروجی	-13 دسی بل	-11 دسی بل حداقل	2 تا 42 مگاهرتز
	-12 دسی بل	-10 دسی بل حداقل	54 ~ 3000 مگاهرتز
قابلیت ورودی (فشرده سازی 1dB)
	113dBuV	111dBuV MIN.	در ورودی 250 مگاهرتز
	112dBuV	110dBuV MIN.	در ورودی 950 مگاهرتز
ولتاژ کاری		12-36VDC
مصرف فعلی		حداکثر 130 میلی آمپر
POWER PASS			خارج → داخل
22 هزار پاس			خارج → داخل
امپدانس			IN / OUT
اتصال دهنده			همه پورت ها
