توضیحات
آمپلی فایر خط 54 تا 2150 مگاهرتز DBS، OTA، CATV با بهره به جلو 14 دسی بل و برگشت باند فرعی غیرفعال.
وضعیت
سیگنالهای DBS و CATV یا Over The Air در مکانهای متعددی که از طریق کابل کواکسی متصل شدهاند مورد نیاز است.
راه حل

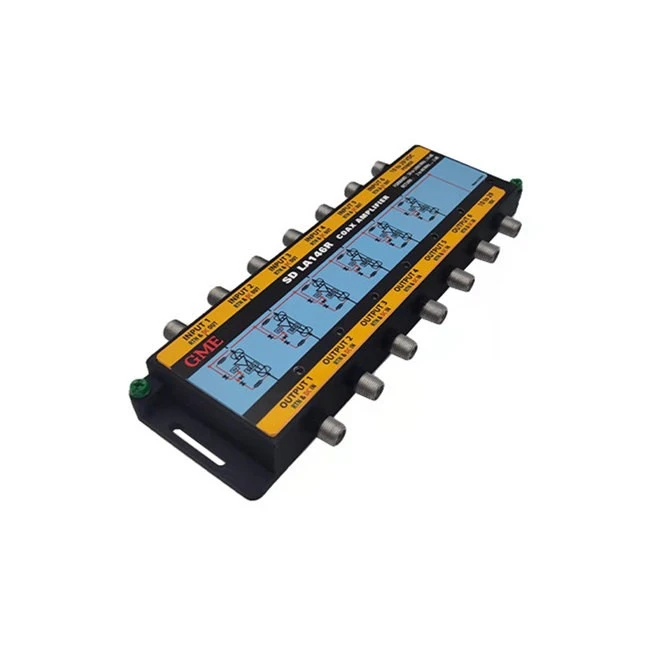

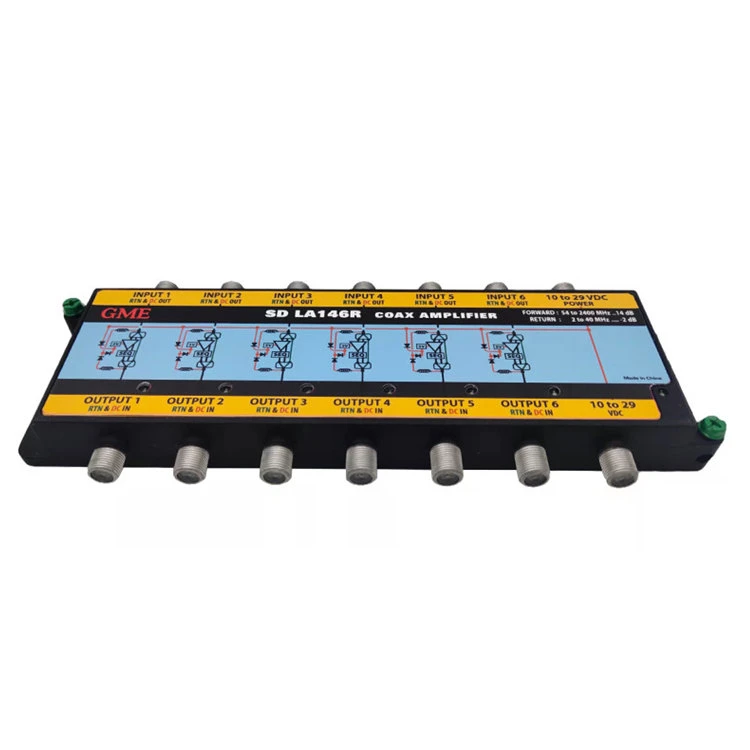

تقویتکننده هم محور ورودی 6 مدل LA146R با مسیر برگشت ممکن است از هر کانکتور خروجی RF تغذیه شود. مدل LA146R{4}}T شامل یک منبع تغذیه خارجی برای تغذیه مستقیم است. یک ویژگی صرفه جویی در انرژی به تقویت کننده اجازه می دهد تا در ولتاژ 12 تا 29 ولت به طور موثر کار کند.
مشخصات
|
محل مبدا: گوانگدونگ، چین |
|||||
|
شماره مدل: GDAMP-038 (LA146R) |
|||||
|
مورد |
حداقل |
تایپ کنید |
حداکثر |
واحد |
وضعیت |
|
تعداد ورودی ها |
|
6 |
|
|
SAT 1 تا SAT 6 |
|
تعداد خروجی ها |
|
6 |
|
|
OUT 1 تا OUT 6 |
|
محدوده فرکانس ورودی |
250 |
|
2150 |
مگاهرتز |
|
|
سود در 2150 |
13 |
|
15 |
دسی بل |
|
|
شیب 250 تا 2150 مگاهرتز |
3 |
4 |
5 |
دسی بل |
|
|
امپدانس اسمی |
|
75 |
|
Ω |
|
|
ضرر برگشتی (ورودی و خروجی) |
|
|
-10 |
دسی بل |
250 - 2150 مگاهرتز |
|
انزوا |
30 |
|
|
دسی بل |
با سیگنال اعمال شده به هر ورودی و خروجی به عنوان مرجع. جداسازی اندازه گیری شده در سایر خروجی ها بیشتر از این خواهد بود |
|
قدرت |
|
|
|
|
|
|
منابع تغذیه |
|
|
|
|
دو منبع 20 ولت 1 A |
|
ولتاژ اعمال شده به کانکتورهای خروجی |
10 |
|
28 |
وی دی سی |
هر آمپلی فایر جداگانه با اعمال ولتاژ به هر کانکتور خروجی تقویت کننده، بر اساس مشخصات کار می کند و |
|
ولتاژ به کانکتورهای ورودی |
10 |
|
28 |
وی دی سی |
هنگامی که ولتاژ به کانکتور ورودی اعمال شود، هر تقویت کننده جداگانه بر اساس مشخصات کار می کند. ولتاژ ظاهر نمی شود |
|
20 ولت به درگاه DC LNB اعمال می شود |
|
20 |
|
|
این ولتاژ هر شش تقویت کننده را تغذیه می کند و 20 ولت در کانکتور ورودی هر تقویت کننده وجود دارد. بدون ولتاژ |
|
20 ولت به پورت DC AMP اعمال می شود |
|
|
|
|
این ولتاژ هر شش تقویت کننده را تغذیه می کند. هیچ ولتاژی در ورودی یا خروجی تقویت کننده ها وجود نخواهد داشت |
|
20 ولت به پورت DC LNB اعمال می شود |
|
20 |
|
وی دی سی |
20 ولت اعمال شده به درگاه DCLNB از طریق پورت DC عبور می کند |
|
پورت DC AMP به جریان پورت DC |
1.5 |
|
|
A |
|
|
اوج ولتاژ اعمال شده |
|
|
28 |
وی دی سی |
باید در صورت اعمال بر روی یک یا همه پورت ها برای کمتر یا برابر 24 ساعت زنده بماند. |
|
محدوده عبور جریان DC |
0 |
|
1.5 |
A |
|
|
مقاومت DC |
|
|
0.2 |
اهم |
برای کابل اعمال نمی شود |
|
افت ولتاژ DC |
|
|
0.4 |
وی دی سی |
برای کابل اعمال نمی شود |
|
DiSEq |
|
|
|
|
|
|
محدوده فرکانس DiSEqC |
17.6 |
22 |
26.4 |
کیلوهرتز |
باید بدون تخریب یا تحریف بگذرد. |
|
به Eutelsat DiSEqC 2.0 Spec مراجعه کنید. |
|||||
|
امپدانس دستگاه DiSEqC |
1000 |
|
|
Ω |
امپدانسی که دستگاه نسبت به زمین نشان می دهد. در سراسر محدوده فرکانس DiSEqC |
|
DiSEqC از طریق امپدانس |
|
|
1 |
Ω |
امپدانس دستگاه در مسیر عبوری. در سراسر محدوده فرکانس DiSEqC. |
|
کلمات کنترلی ETC برای سوئیچینگ 13/18 |
|
|
|
|
باید بدون تخریب یا تحریف بگذرد. وجود آنها نباید بر عملکرد RF تأثیر بگذارد. |
|
به مشخصات عملکرد جعبه سوئیچ EchoStar 13/18 مراجعه کنید. |
|||||
