توضیحات

تقویت کننده DBS 250 تا 2150 مگاهرتز با بهره 25 دسی بل، تغذیه LNB و جبران شیب.

موقعیت

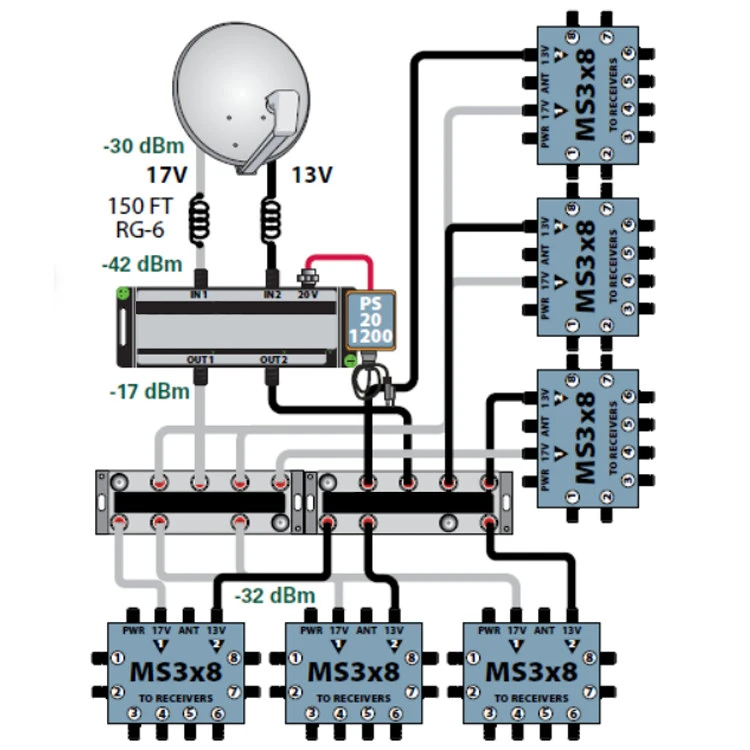

سیگنال‌های DBS 250 تا 2150 مگاهرتز از یک LNB دوگانه برای تغذیه چندین سوئیچ باید تغذیه شوند، قطبیت قفل شده و تقویت شوند.

راه حل

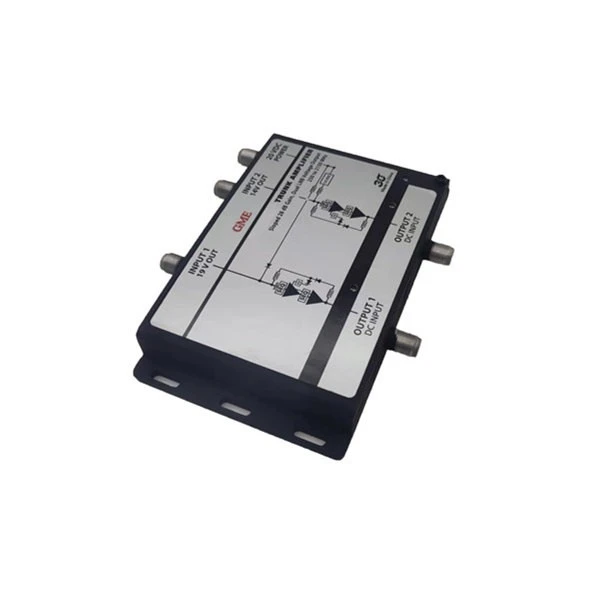

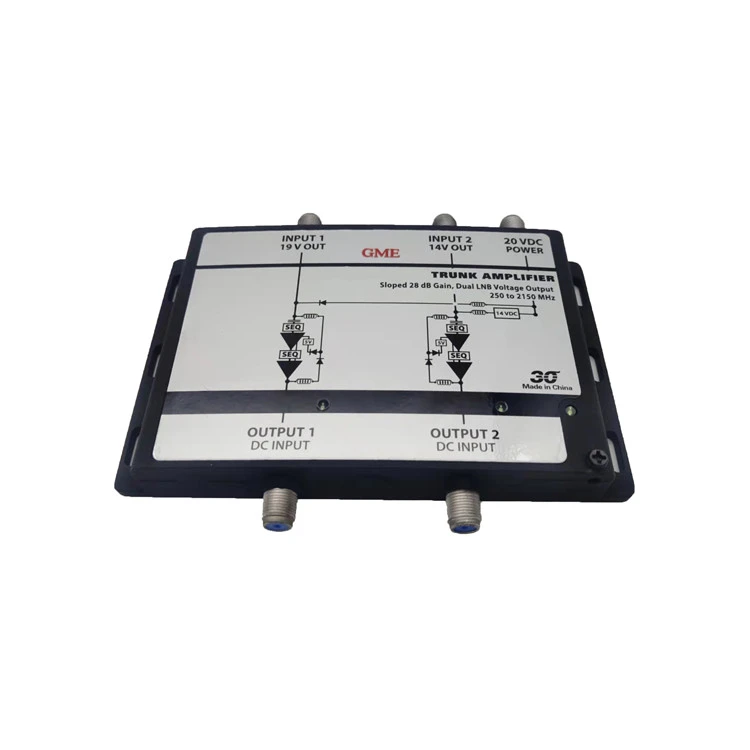

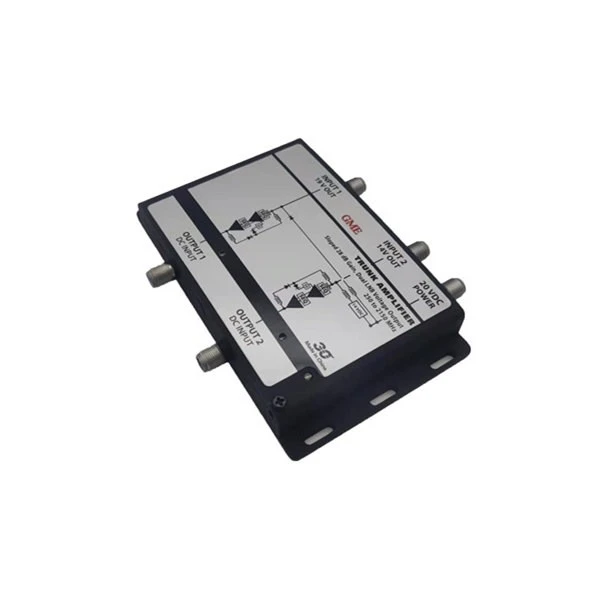

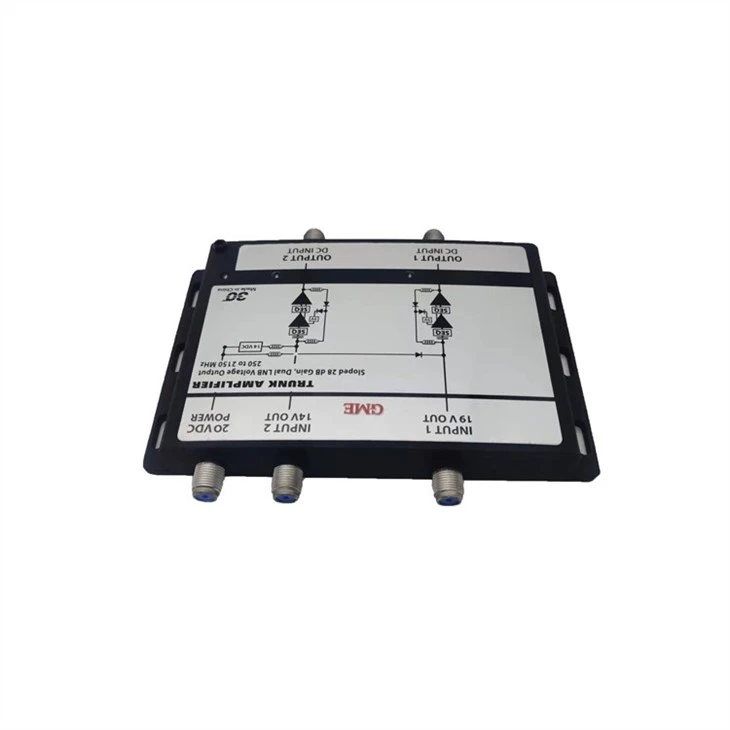

تقویت کننده 28 dB DUAL LNB مدل SD TA282-T یک DBS دوگانه LNB را تغذیه می کند، سیگنال ها را تقویت می کند و از قبل بر فرکانس های بالا برای جبران شیب کابل تأکید می کند.

مشخصات

محل مبدا: گوانگدونگ، چین
شماره مدل: GDAMP-018 (SD TA282-T)
آیتم	معمولی	QC LIMIT	شرایط آزمون
فرکانس محدوده			250-2150 مگاهرتز
به دست آوردن
	+20دسی بل	+18دسی بل حداقل	950 مگاهرتز
	+24دسی بل	+22دسی بل حداقل	1750 مگاهرتز
	+28دسی بل	+26دسی بل حداقل	2150 مگاهرتز
صافی
به استثنای شیب	± 0.2dB	حداکثر ±0.5dB	هر باند 24 مگاهرتز
شیب	6dB	حداقل 5dB	250-2150 مگاهرتز
ضرر برگشتی
ورودی/خروجی	-12dB	-10dB حداقل	250-2150 مگاهرتز
انزوا
پلاریزاسیون متقاطع	-35dB	-30dB حداقل	250-2150 مگاهرتز
ورودی به ورودی	-35dB	-30dB حداقل	250-2150 مگاهرتز
خروجی به خروجی	-35dB	-30dB حداقل	250-2150 مگاهرتز
قابلیت ورودی
فشرده سازی 1dB	96dBuV	حداکثر 95dBuV	در ورودی 950 مگاهرتز
DC از طریق افت ولتاژ		حداکثر 1.2VDC	خروجی به ورودی
امپدانس		75 اهم	پورت ورودی/خروجی
رابط		نوع F ماده	همه پورت ها
ولتاژ خروجی در پورت ورودی
پورت ورودی 1		19±0.5VDC	بارگیری 500 میلی آمپر
پورت ورودی 2		13±0.5VDC	بارگیری 500 میلی آمپر

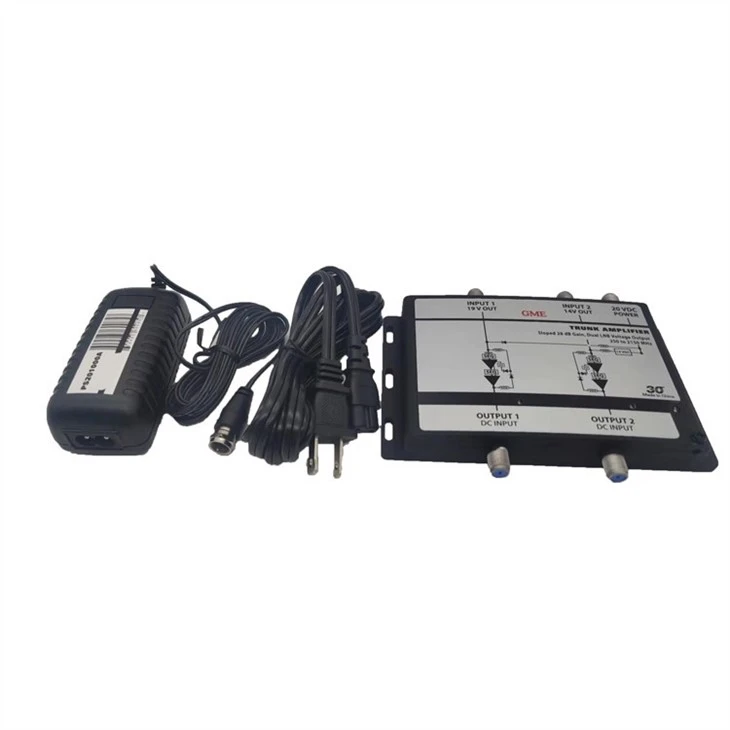

آداپتور برق
ورودی		100-240VAC، 50/60Hz
خروجی		20 ولت دی سی، 1200 میلی آمپر
سطح CEC		VI
