مقدمه:
گیرنده نوری برای تلویزیون دیجیتال ، فیبر به خانه است . این دستگاه لوله دریافت نوری حساسیت بالا را اتخاذ می کند {{1} inteplation یکپارچه سازی برنامه انعطاف پذیر ، استفاده از فیبر به شبکه خانگی {2.
این CWDM داخلی است ، مناسب برای سیستم طول موج سه فیبر ، طول موج عملیاتی CATV 1550nm ، طول موج عبور 1270/1310/1490/1577nm ، می تواند به راحتی اتصال EPON ، GPON {7. XG (S) PONT PON را به هم وصل کند.
- فاصله انتقال تا 20 کیلومتری
- سر و صدای فوق العاده کم
- دامنه قدرت نوری دریافت پویا گسترده: در PIN=-16 ، mer بزرگتر از یا مساوی با 36db
- کاربرد XG (S) PON ، GPON ، EPON ، سازگار با هر فناوری PON FTTX
- می تواند تعداد زیادی از منبع انرژی نوری را ذخیره کند ، هزینه پیکربندی شبکه را تا حد زیادی کاهش می دهد
- در پهنای باند 47 ~ 1000 مگاهرتز ، همه با ویژگی صافی عالی (FL کمتر از یا مساوی با 1db ±)
- مورد فلزی ، برای دستگاههای حساس به اپتوالکترونیک محافظت کنید
- سطح خروجی بالا ، توسط بسیاری از کاربران قابل استفاده است
- مصرف کم مصرف ، کارایی بالا ، عملکرد بالا
- محافظت از افزایش 6 کیلو ولت در همه بنادر
- حداکثر 4 RF را پشتیبانی کنید
مشخصات
|
طول موج CATV |
10 nm 1550 نانومتر |
مقاومت RF خروجی |
75Ω |
|
|
طول موج پون |
1270/1310/1490/1577nm |
بازده بازده خروجی |
کمتر از یا برابر با 14dB |
|
|
قدرت ورودی نوری |
-18-+2 DBM |
از دست دادن بازده نوری |
بزرگتر از یا برابر با 55dB |
-9 DBM قدرت ورودی نوری ، 60 کانال PAL |
|
دامنه AGC نوری |
-12--2 DBM |
ج/CSO |
بزرگتر از یا برابر با 55dB |
|
|
درگاه ورودی نوری CATV |
SC/APC |
C/CTB |
بزرگتر از یا برابر با 55dB |
|
|
پورت بازتاب نوری پون |
SC/PC |
مکرر |
بزرگتر از یا برابر با 31db |
-15 DBM قدرت ورودی نوری |
|
کانکتور RF |
نوع F Imperial F |
ولتاژ ورودی |
+12V |
|
|
بسامد |
47-1000 mhz |
اتلاف قدرت |
کمتر از یا برابر با 2W |
|
|
صافی |
کمتر از یا مساوی با 1.25dB red |
درجه حرارت |
-10-+50 درجه |
|
|
سطح خروجی RF (در محدوده AGC) |
بزرگتر از یا برابر با 80dbuv |
بعد |
23 × 60 × 60 (L × W × H) میلی متر |
|
لیست های مدل
|
مدل |
طول موج عبور |
طول موج را منعکس می کند |
رابط پاس |
رابط RF |
د سی |
|

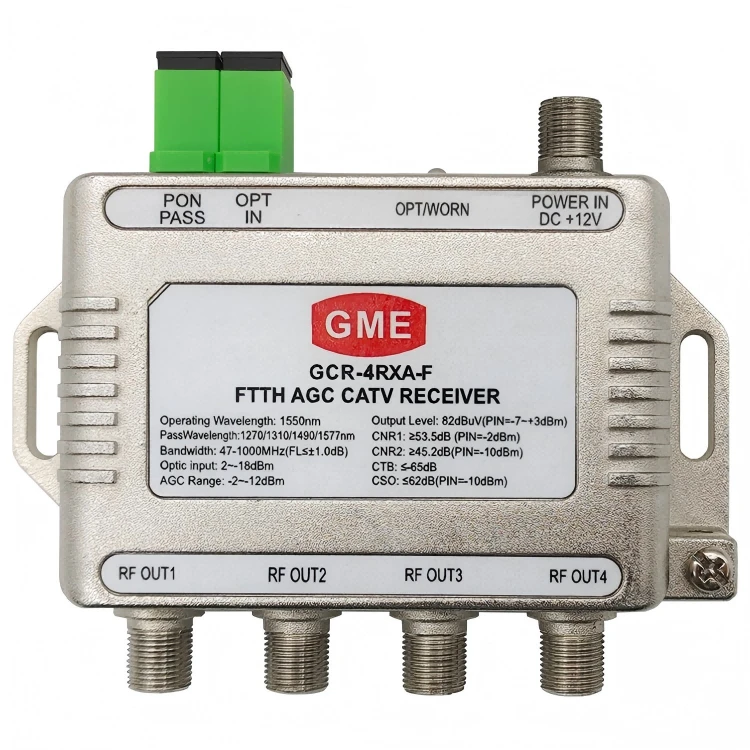

GCR -4 rxa-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300mA |
|

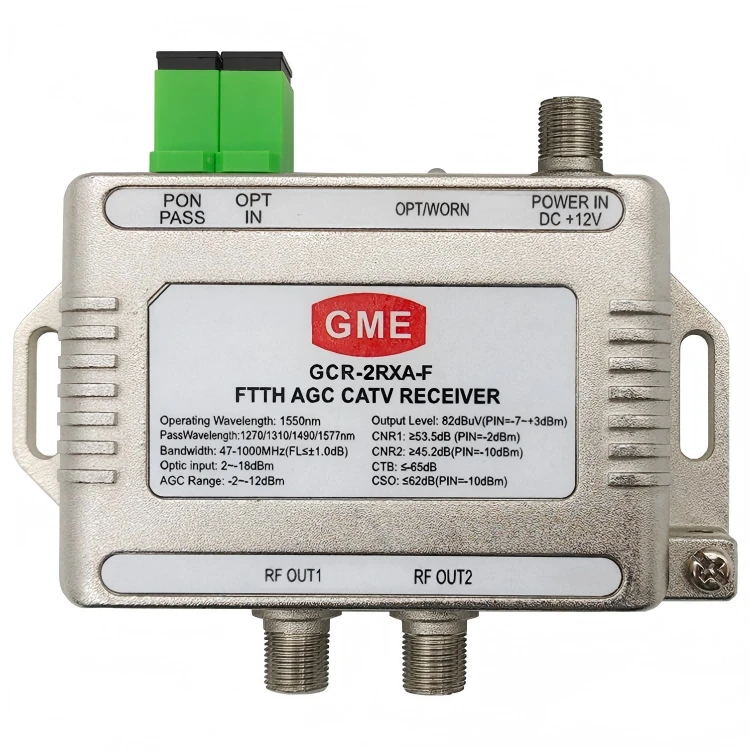

GCR -2 rxa-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300mA |
|

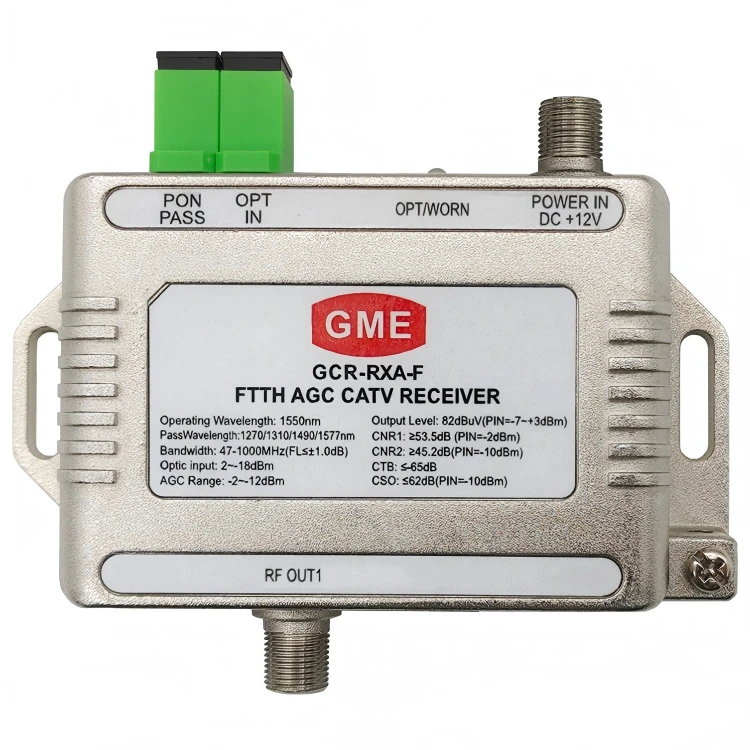

gcr-rxa-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxu-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300mA |
|
Gcr -2 rxu-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300mA |
|
gcr-rxu-f |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300mA |
|
Gcr -4 rxa-d |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300MA |
|
Gcr -2 rxa-d |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300MA |
|
GCR-RXA-D |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300MA |
|
GCR -4 rxu-d |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300MA |
|
GCR -2 rxu-d |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300MA |
|
gcr-rxu-d |
1550 نانومتر ± 10 نانومتر |
1260nm 1500 نانومتر 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300MA |
