توصیف کنید

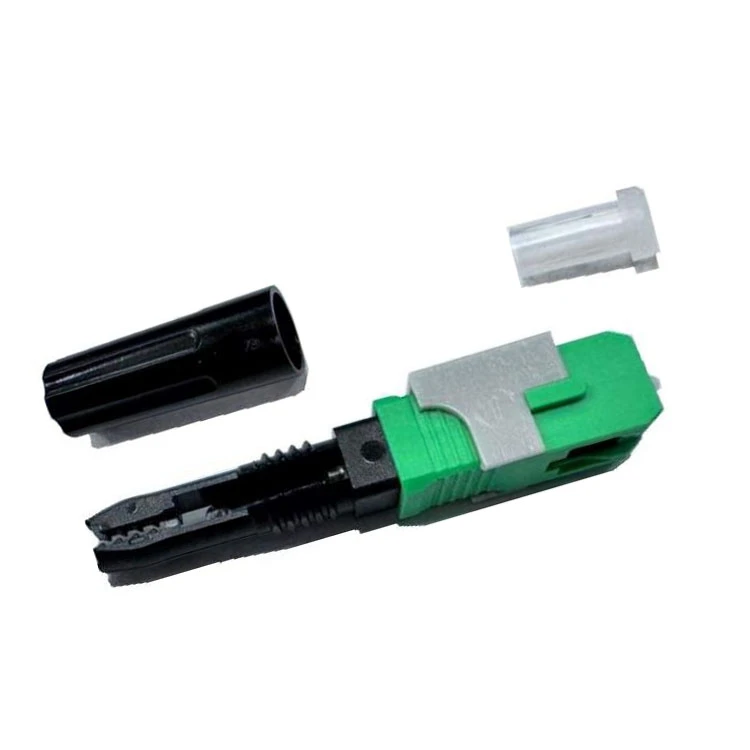

رابط GD{0}}SC/APC-06 برای طیف وسیعی از برنامهها ایدهآل است. چه برای اتصالات کاربر (FTTH)، مراکز داده، سیستم های امنیتی، تلویزیون کابلی (CATV)، یا هر برنامه دیگری که به اتصالات فیبر نوری ایمن نیاز دارد، این رابط راه حل عالی است.
کاربرد:FTTx، تبدیل اتاق داده
راه حل های مربوطه
- عملکرد آسان، کانکتور را می توان به طور مستقیم در ONU استفاده کرد، همچنین با استحکام بیشتر از 30N، به طور گسترده در پروژه انقلاب شبکه FTTH استفاده می شود. همچنین استفاده از سوکت ها و آداپتورها را کاهش می دهد و هزینه پروژه را کاهش می دهد.
- با سوکت و آداپتور استاندارد 86، کانکتور بین کابل دراپ و پچ کورد اتصال برقرار میکند. سوکت استاندارد 86 با طراحی منحصر به فرد خود محافظت کاملی را ارائه می دهد.
- قابل استفاده برای اتصال با کابل داخلی قابل نصب در میدان، پیگتیل، پچ کورد و تبدیل پچ کورد در اتاق داده و به طور مستقیم در ONU خاص استفاده می شود.
مشخصات فنی
| NDESCRIPIO | مشخصات | اطلاعات فنی | ||||
| نوری | ||||||
| از دست دادن درج (IL) | 1310 نانومتر و 1550 نانومتر | کمتر یا مساوی 0.5 دسی بل | ||||
| ضرر برگشتی (RL) APC |
1310 نانومتر و 1550 نانومتر | بزرگتر یا مساوی 55 دسی بل | ||||
| عمومی | ||||||
| نوع کوپلینگ | SC | سبز | ||||
| عناصر فرول | APC | 8.0±0.5 درجه | ||||
| قطر | 2.5 میلی متر | |||||
| مواد | زیرکونیا سرامیکی | |||||
| فیبر | G.657A2 | |||||
| اتصال مکانیکی | استحکام کششی | 4 N - 5 N | ||||
| فیبر درج شده | 10 میلی متر ± 0.5 میلی متر (125μ) | |||||
| حلقه فیبر | 18 میلی متر ± 0.5 میلی متر (250μ) | |||||
| مدت زمان ژل | 20 سال | |||||
| کابل | نگهداری کابل | محفظه/پیچ 30 نیوتن / 2 دقیقه | ||||
| فلت مینی فیگور 8 | (0.2±5.3) * (2.0*3.0±0.1) میلی متر | |||||
| ابعاد | میلی متر | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| عملیاتی | ||||||
| قابلیت استفاده مجدد | 5 بار | مونتاژ آسان - جداسازی قطعات | ||||
| مراحل مونتاژ | 2 | |||||
| خط کش / JIG | کانکتورهای 1X10 | |||||
| با لوگوی نام سازنده 18*10 میلی متر مشخص شده است | ||||||
| کوپلینگ کلیور | ۱۶٫۲ میلیمتر x (XXX) | |||||
| علامت گذاری | ||||||
| اتصال دهنده | نام سازنده | |||||
| نام مشتری | ||||||
| قسمت تولیدی # | ||||||
| بسته بندی (کیف انفرادی) |
سازنده | |||||
| قسمت تولیدی # | ||||||
| تصویر تهیه فیبر 1x1 مقیاس | ||||||
| کانتینر | ||||||
| بسته بندی | کارتن | 100 رابط +10 جیگ | ||||
| برچسب زدن | سازنده، مدل، مقدار، تولیدی. لات |
|||||
| تست کیفیت | برگه تست نوری IL & RL | |||||
