این مقاله یک -کاوش عمیق در مورد نقش اصلی EDFA در شبکههای CATV FTTH-افزایش قدرت سیگنال نوری برای دستیابی به-انتقال مسافت طولانی{3}} ارائه میکند و نحوه یکپارچهسازی گیرندههای CATV+SAT IF با پیشرفتهترین AGC، CWDM برای فنآوریهای بهینهسازی بدون کلید شبکه، و عملکرد بسیار پایین را معرفی میکند.
تقویتکنندههای نوری در ساخت شبکههای CATV (تلویزیون کابلی) کارآمد و پایدار FTTH (فیبر-به--خانه) که قادر به پشتیبانی از دادههای عظیم و{3}}انتقال ویدیو با کیفیت بالا هستند، نقش مهمی ایفا میکنند. در میان آنها، EDFA (تقویت کننده فیبر دوپ شده اربیوم{{5}) یکی از ضروری ترین دستگاه های تقویت کننده نوری است. بنابراین، دقیقاً هدف اصلی EDFA در شبکههای CATV FTTH چیست و چگونه با تجهیزات دریافت{7} نسل بعدی همکاری میکند؟ این مقاله تجزیه و تحلیل دقیق ارائه می دهد.
SAT{0}}همه بیش از فیبر
عملکرد اصلی EDFA در شبکه های CATV FTTH: رله و تقویت سیگنال نوری
به عبارت ساده، هدف اصلی EDFA تقویت مستقیم سیگنال های نوری، جبران تلفات در حین انتقال فیبر و افزایش قابل توجه دسترسی سیگنال است.
در یک شبکه FTTH، سیگنال های نوری از هدند اپراتور منتقل می شوند و باید مسافت های طولانی را طی کنند تا به خانه های کاربران برسند. اگرچه فیبر نوری ذاتا تلفات کمی را نشان می دهد، توان نوری به طور اجتناب ناپذیری در طول مسافت کاهش می یابد. هنگامی که سیگنال فراتر از یک نقطه خاص ضعیف شود، دیگر نمیتواند توسط گیرنده جانبی{2}}کاربر به دقت شناسایی شود، که منجر به قطع سیگنال یا کاهش شدید کیفیت میشود.
یک EDFA مانند یک «ایستگاه سوخترسانی» در امتداد خط فیبر نوری عمل میکند. این سیگنال های نوری را مستقیماً بدون تبدیل آنها به سیگنال های الکتریکی تقویت می کند و مزایای بی نظیری به آن می دهد:
توان خروجی بالا: قابلیت تقویت چندین طول موج به طور همزمان، پشتیبانی از تعداد زیادی کاربر.
انتقال شفاف: قالببندی- و رتبه-اگنوستیک، تضمین سازگاری قوی.
کم صدا: عملکرد عالی نویز کیفیت سیگنال را حفظ می کند.
با استقرار استراتژیک EDFA در تنه شبکه، اپراتورها می توانند شبکه های CATV را با پوشش ده ها یا حتی صدها کیلومتر بدون نگرانی در مورد تضعیف سیگنال بسازند.
فراتر از EDFA: چالشها در لبه شبکه و راهحلهای کلیدی-دریافتکنندگان عملکرد بالا-
در حالی که EDFA به چالش های انتقال ترانک می پردازد، سیگنال ممکن است دوباره به دلیل توزیع و ارسال بیشتر در زمان رسیدن به نقاط دسترسی کاربر (به عنوان مثال، ساختمان ها یا خانه ها) ضعیف شود و ممکن است حاوی نویز معرفی شده توسط EDFA باشد. در این مرحله، یک-گیرنده FTTH با عملکرد بالا برای دریافت و تبدیل سیگنال با کیفیت بالا در "آخرین مایل" ضروری است.

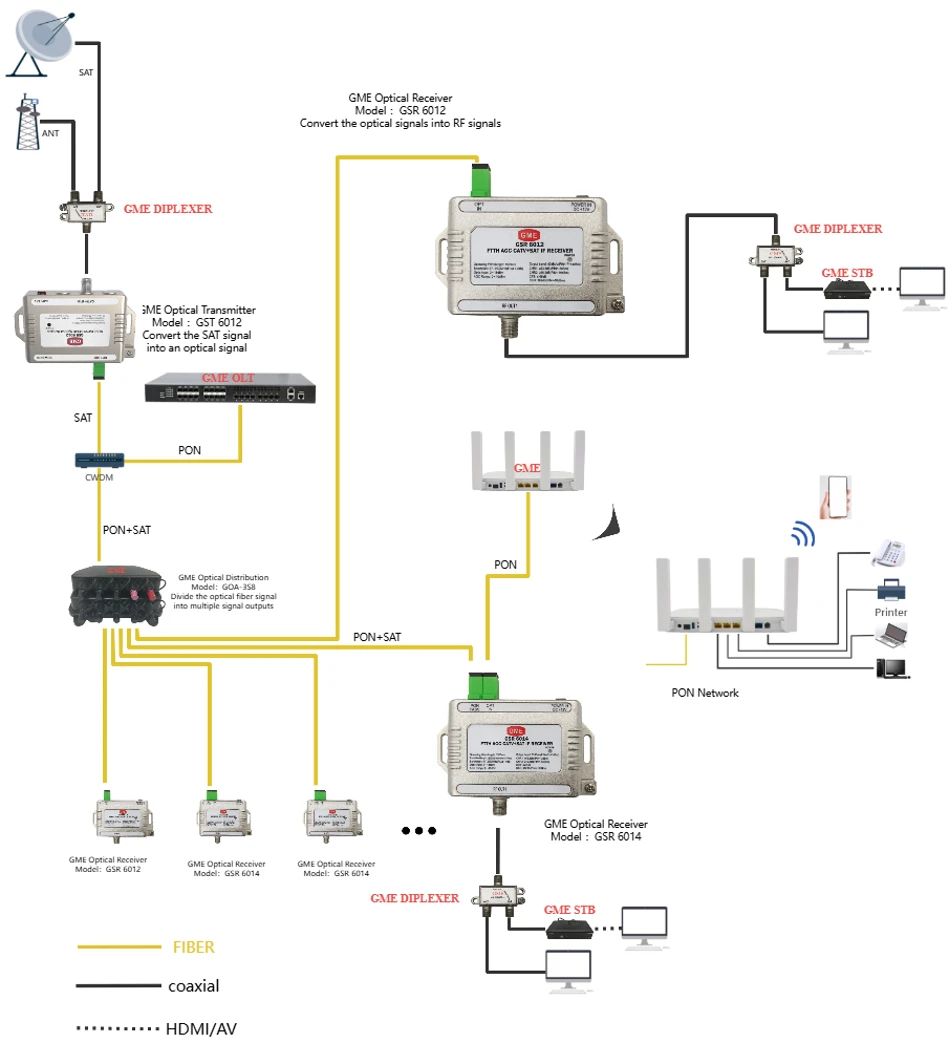

اینجاست که یک گیرنده AGC CATV+SAT IF یکپارچه (CATV کنترل خودکار بهره و گیرنده IF ماهواره ای) با فناوری های پیشرفته وارد عمل می شود. گیرندهای که برای سرویسهای سهگانه- مدرن طراحی شده است، مانند یکی با ویژگیهای زیر، برای اطمینان از تجربه کاربر نهایی بسیار مهم است:
پشتیبانی از پهنای باند (45–2150 مگاهرتز): به طور کامل از سیگنالهای سنتی CATV RF و سیگنالهای ماهوارهای IF (SAT IF) پشتیبانی میکند و نیازهای دسترسی به خدمات متنوع را برآورده میکند.
ساخته شده در-در AGC نوری: این به عنوان یک "بیمه هوشمند" در برابر نوسانات برق نوری عمل می کند. هنگامی که توان نوری ورودی به دلیل تغییرات دمای محیطی یا تلفات جزئی لینک تغییر می کند، AGC (کنترل بهره خودکار) به طور خودکار سطح و بهره خروجی را تنظیم می کند تا از خروجی سیگنال پایدار و قابل اعتماد بدون دخالت دستی اطمینان حاصل کند و هزینه های عملیاتی را به میزان قابل توجهی کاهش دهد.
فناوری فوق العاده-کم نویز: از اجزای فعال پیشرفته مانند تقویتکنندههای GaAs برای به حداقل رساندن نویز، بهبود نسبت حامل به-نویز (CNR) و به ویژه بهبود عملکرد سیگنالهای تقویتشده توسط EDFA استفاده میکند و کیفیت ویدیوی واضحتری ارائه میکند.
خطی و صاف بودن عالی: به طور موثر اعوجاج را کاهش می دهد، قدرت سیگنال یکنواخت را در همه کانال ها تضمین می کند و از مشکلاتی مانند پیکسل شدن یا وقفه در کانال های خاص جلوگیری می کند.
آشکارساز عکس با خطی بالا (PD) + داخلی-در CWDM: با استفاده از فناوری CWDM (Carse Wavelength Division Multiplexing)، میتواند سیگنالهایی را از طول موجهای مختلف دریافت کند (به عنوان مثال، سیگنالهای CATV 1550 نانومتر و سیگنالهای داده 1490 نانومتر/1310 نانومتر) و با کیفیت بالا-نوری{6}رای{6}}به {7}ارتباط{6}الکترونیک{8}الکتریک{7} PD، ارائه یک منبع سیگنال تمیز برای پردازش باطن.
ضایعات بازده بالا و یک برنامه فیبر{0}: روی یک فیبر تک حالته-هسته ای- با تلفات برگشتی بالا کار می کند، تداخل سیگنال های منعکس شده را کاهش می دهد و ثبات پیوند را تضمین می کند.
هم افزایی بین EDFA و گیرنده های هوشمند
به طور خلاصه، هدف اصلی EDFA درCATV FTTHشبکهها امکان انتقال سیگنالهای نوری از راه دور، کارآمد و با ظرفیت بالا را دارند که به عنوان پایهای برای ایجاد شبکههای گسترده عمل میکند. در لبه شبکه، یک گیرنده CATV+SAT IF یکپارچه با AGC نوری،-فوق العاده کم نویز، CWDM و سایر فناوریها به عنوان نگهبان نهایی عمل میکند که از ارسال سیگنال با کیفیت بالا به کاربران اطمینان میدهد. آنها با هم، ستون فقرات شبکههای خدمات ویدیویی و پهنای باند نوری-پرسرعت، پایدار و قابل اعتماد مدرن را تشکیل میدهند.
برای اپراتورهای شبکه و سازندگان تجهیزات، انتخاب یک گیرنده با کارایی بالا- با ویژگی های فوق یک تصمیم استراتژیک برای بهینه سازی عملکرد شبکه، افزایش رضایت کاربر و کاهش هزینه های عملیاتی کلی است.
