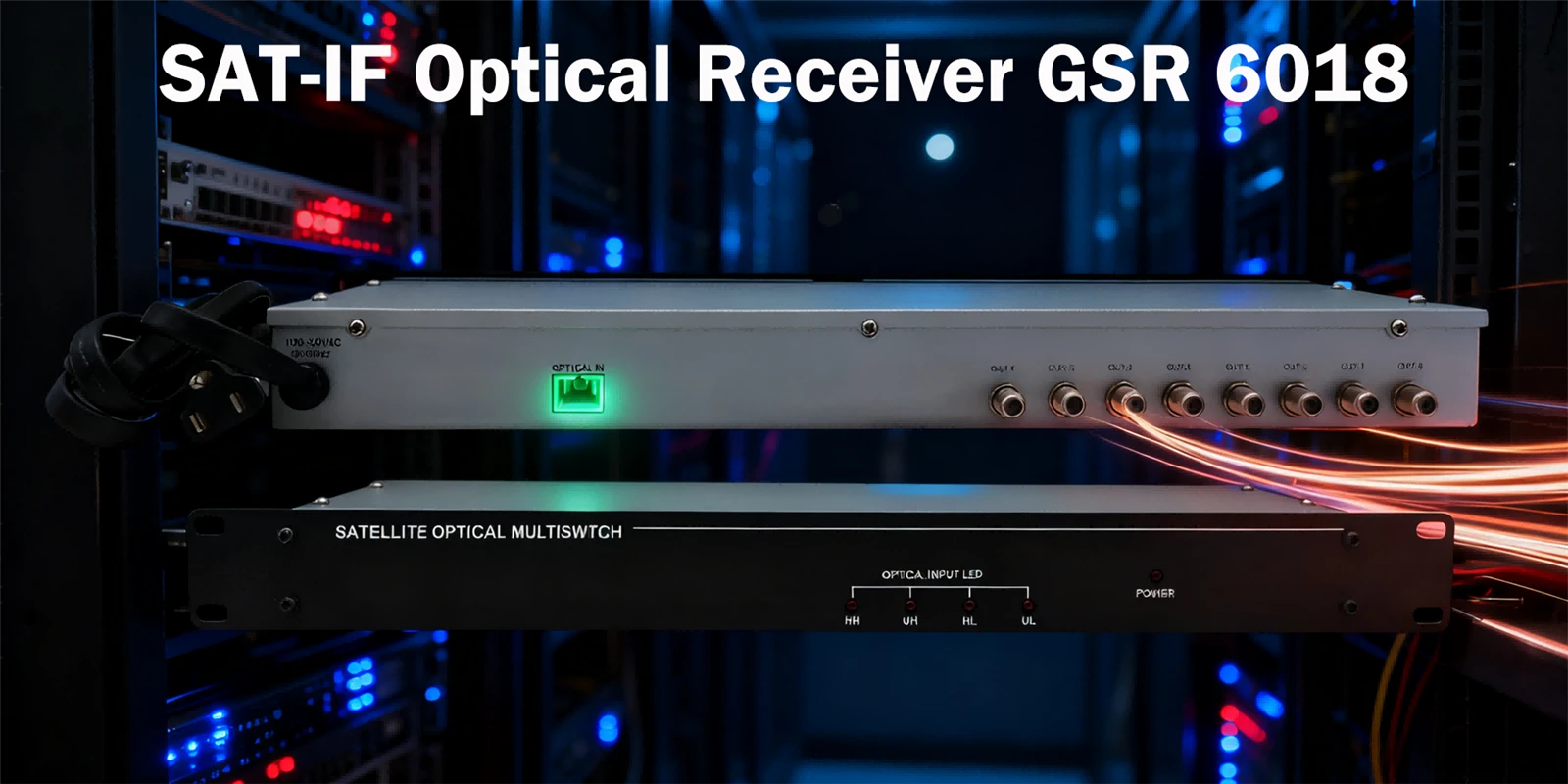

از آنجایی که بازار جهانی تجهیزات ایستگاه زمینی ماهواره ای در سال 2024 به مقیاس 12.71 میلیارد دلار می رسد، نوع جدیدی از گیرنده نوری SAT{2}}IF در حال تبدیل شدن به یک نقطه کانونی در صنعت است.
اخیراً یک پیشرفت تکنولوژیک در زمینه ارتباطات ماهواره ای پدیدار شده است گیرنده نوری SAT-IFبه طور قابل توجهی بازده انتقال و کیفیت سیگنال های ماهواره ای را از طریق طراحی بسیار یکپارچه افزایش می دهد. این دستگاه میتواند همه سیگنالهای ماهوارهای آنالوگ باند L (SAT-IF) دریافتشده توسط آنتن ماهواره LNB را به سیگنالهای نوری تبدیل کند، که امکان انتقال کاملاً شفاف،-کیفیت بالا و از مسافت طولانی-روی فیبر نوری را فراهم میکند.
01 اصل فنی: پیوند کلیدی تبدیل نوری الکترونیکی
گیرنده نوری SAT{0}}IF نقش مهمی در سیستم های ارتباطی ماهواره ای ایفا می کند و به عنوان تجهیزات پردازش اصلی سیگنال ها در طول انتقال از ماهواره به ایستگاه زمینی عمل می کند.
معماریهای گیرنده سنتی معمولاً از ساختار ابرهتروداینی استفاده میکنند. سیگنال ورودی RF ابتدا از یک فیلتر RF و سپس از طریق یک تقویتکننده نویز کم- (LNA) عبور میکند.
پس از آن، سیگنال با ورودی LO قابل تنظیم در یک میکسر مخلوط می شود و آن را به یک باند فرکانس متوسط (IF) تبدیل می کند.
در مقابل، گیرنده نوری SAT{0}}IF جدید از معماری تبدیل مستقیم به پایین{1} استفاده میکند که از دو جفت گیرنده متعادل و یک هیبرید نوری 90 درجه برای انجام تشخیص I/Q نوری استفاده میکند.
این جهش تکنولوژیکی به دستگاه اجازه می دهد تا در باند فرکانسی گسترده 950 ~ 2600 مگاهرتز کار کند و تقریباً تمام سیگنال های ماهواره ای آنالوگ را در باند L{2}} پوشش دهد.
آشکارسازهای نوری نور را از طریق اثر فوتوالکتریک به الکتریسیته تبدیل میکنند، که اصل کار اصلی گیرندههای نوری است. بنا بر این،گیرنده نوری SAT-IFاز طریق خطی بودن و صاف بودن عالی، انتقال سیگنال با وفاداری بالا-را تضمین می کند.
02 مزایای عملکرد: نوآوری های چندگانه
گیرنده نوری SAT{0}}IF مجموعه ای از ویژگی های عملکرد چشمگیر را نشان می دهد. با در نظر گرفتن یک محصول معمولی در بازار به عنوان مثال، این محصول طیف وسیعی از قابلیت دریافت توان ورودی نوری 18- تا +3 دسی بل را ارائه می دهد.
این محدوده ورودی گسترده به دستگاه اجازه می دهد تا با سیگنال های ورودی با قدرت های مختلف سازگار شود و عملکرد پایدار در محیط های مختلف را تضمین کند.
از نظر پارامترهای RF، گیرنده نوری SAT{0}}IF میتواند در محدوده فرکانسی 45 تا 2150 مگاهرتز کار کند و سطح صافی بالای ± dB را به دست آورد.
این بدان معناست که پاسخ دستگاه به سیگنالهای فرکانسهای مختلف بدون نوسانات قابلتوجه در کل باند عملیاتی بسیار سازگار است.
این دستگاه دارای نسبت حامل به-صدا (CNR) بزرگتر یا مساوی 50 دسی بل، مرتبه دوم مرکب (CSO) بزرگتر یا مساوی 65 دسی بل و ضربان سه گانه مرکب (CTB) بیشتر یا مساوی 62 دسی بل است. این سه نشانگر برای اطمینان از کیفیت سیگنال بسیار مهم هستند، با مقادیر بالا که تضمین کننده یکپارچگی سیگنال در طول انتقال است.
گیرنده نوری SAT{0}}IF همچنین از دستگاههای فعال تقویتکننده GaAs و فناوری فوق{1}کم نویز استفاده میکند، که بهطور قابلتوجهی نویز ایجاد شده در طول پردازش سیگنال را کاهش میدهد و خلوص سیگنال را بهبود میبخشد.
03 سناریوهای کاربردی: از سه گانه-یکپارچه سازی بازی تا ارتباطات دریایی
گیرنده نوری SAT{0}}IF ارزش منحصر به فرد خود را در چندین سناریو نشان می دهد.
ادغام سه-بازی یک حوزه کاربردی مهم است. Zhuhai Jiesheng Electronic Technology Co., Ltd. به طور خاص یک گیرنده نوری SAT{4}}IF برای شبکه های FTTH (Fiber To The Home) برای این منظور توسعه داده است.
فرکانسهای عملیاتی 45-1000 مگاهرتز، 45-2150 مگاهرتز و 45-2400 مگاهرتز را پشتیبانی میکند و نیازهای انتقال همزمان سیگنالهای داده، صدا و تصویر را برآورده میکند.
در پیوندهای فیبر نوری -Band uplink/downlink ماهواره ای، این دستگاه ها کم هزینه ترین راه حل صنعت را ارائه می دهند.
محصولات سری FWT/R–2600S از Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. میتوانند همه سیگنالهای ماهوارهای آنالوگ را در باند L- مخابره کنند و راهحلهای انتقال با کیفیت بالا و مسافت طولانی را به اپراتورهای شبکه ارائه کنند.
سیستم های توزیع فیبر نوری ماهواره ای دریایی نیز از این فناوری بهره می برند. کشتیها در حین حرکت در دریا میتوانند سیگنالهای ماهوارهای را بهطور پایدار دریافت کرده و از طریق گیرنده نوری SAT{1}}IF از طریق فیبر نوری در نقاط مختلف استفاده کنند.
علاوه بر این، سیستمهای توزیع ساختمان فیبر نوری باند L، سناریوی کاربردی دیگری را برای گیرنده نوری SAT{1}}IF نشان میدهد. در مجتمعهای ساختمانی بزرگ، توزیع سیگنالهای ماهوارهای از طریق فیبر نوری میتواند به طور موثری از مشکلات تضعیف سیگنال رایج در انتقال کابل مسی سنتی جلوگیری کند.
04 چشم انداز بازار: ورود به دوره رشد سریع
بر اساس تحلیل بازار، بازار جهانی تجهیزات ایستگاه زمینی ماهواره ای در حال ورود به دوره رشد سریع است. اندازه بازار در سال 2024 به 12.71 میلیارد دلار رسید و انتظار می رود تا سال 2025 به 13.33 میلیارد دلار برسد.
پیشبینی میشود تا سال 2033، بازار جهانی تجهیزات ایستگاه زمینی ماهوارهای به 19.55 میلیارد دلار با نرخ رشد سالانه مرکب (CAGR) 4.9 درصد در دوره 2025 تا 2033 برسد.
عوامل متعددی باعث افزایش تقاضا برایگیرنده های نوری SAT-IF. اینها شامل افزایش تقاضا برای ماهواره های باند Ku و Ka{1}}و استفاده فزاینده از وسایل نقلیه خودران در بخش های نظامی و تجاری است.
در سال 2024، بیش از 4500 ماهواره عملیاتی تقاضای فزاینده ای برای زیرساخت های ایستگاه زمینی سازگار ایجاد کردند.
نوآوری تکنولوژیک نیز عامل کلیدی رشد بازار است. در مقایسه با سیستم های ماهواره ای ثابت، سیستم های HTS (ماهواره با توان بالا) می توانند از فرکانس های مشابهی در مدار استفاده کنند.
این ماهواره ها در درجه اول برای ارائه خدمات دسترسی به اینترنت پهن باند به مناطق کمتر متصل یا توسعه نیافته مستقر می شوند.
از نظر توزیع منطقه ای، آمریکای شمالی بیش از 35 درصد از امکانات جهانی را در سال 2024 به خود اختصاص داده است که توسط ناسا و شرکت های خصوصی مانند اسپیس ایکس و آمازون کویپر رهبری می شود.
منطقه آسیا{0}}اقیانوسیه نیز رشد سریعی را تجربه میکند، همانطور که همکاری بین Sivers Semiconductors و شرکت Doosan کره جنوبی نشان میدهد.
05 تحولات شرکتی: همکاری به یک روند اصلی تبدیل می شود
در مواجهه با این بازار در حال ظهور، شرکت های بزرگ به طور فعال طرح های استراتژیک را دنبال می کنند.
Sivers Semiconductors و Doosan اخیراً همکاری خود را برای توسعه پانلهای کا{0}}باند الکترونیکی هدایت شونده (ESA) برای ارتباطات ماهوارهای (SATCOM) اعلام کردند.
این همکاری، به ارزش 1.5 میلیون دلار، برای طراحی و توسعه سیستمهای آنتن پیشرفته که با باند Ka{1}}SATCOM Beamforming Circuit (BFIC) به بازار عرضه میشود، تأمین مالی خواهد کرد.
این همکاری نقطه عطف قابل توجهی برای Sivers در گسترش ردپای خود در بازار جهانی SATCOM است.
در زمینه محصولات گیرنده نوری SAT{0}}IF، شرکتهای چینی مانند Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. و Zhuhai Jiesheng Electronic Technology Co., Ltd. قبلاً محصولات تجاری را عرضه کردهاند.
Zhuhai Jiesheng Electronicگیرنده نوری SAT-IFدارای ضریب فرم فشرده (113x57x25 میلی متر)، وزن آن تنها 110 گرم و مصرف برق کمتر از 2 وات است. این طراحی جمع و جور نصب آسان تر و همچنین کاهش مصرف انرژی را تسهیل می کند.
بازیگران جهانی مانند Gilat Satellite Networks و Hughes Network Systems نیز به طور فعال در این زمینه قرار می گیرند.
سیستم شبکه Hughes با موفقیت ماهواره های 5G را از طریق شبکه زمینی سیستم مشتری خود در ژوئن 2022 آزمایش کرد.
این توسعه سازگاری این فناوری با سیستمهای دسترسی رادیویی باز 5G را تأیید کرد و فرصتهایی را برای ادغام گیرندههای نوری SAT{1}}IF با شبکههای 5G باز کرد.
رقابت در صنعت ارتباطات ماهواره ای از فضا تا زمین در حال گسترش است. با تعمیق همکاریهای بینالمللی مانند همکاری بین Sivers و Doosan، فناوریهای جدیدی مانند پانلهای Ka{1}}باند ESA به سرعت تجاریسازی خواهند شد.
در سالهای آینده، استفاده از گیرندههای نوری SAT{0}IF از زمینههای تخصصی به سناریوهای غیرنظامی گستردهتر گسترش مییابد و به یک جزء حیاتی در اتصال شبکههای فضایی{{1} یکپارچه زمینی تبدیل میشود.
