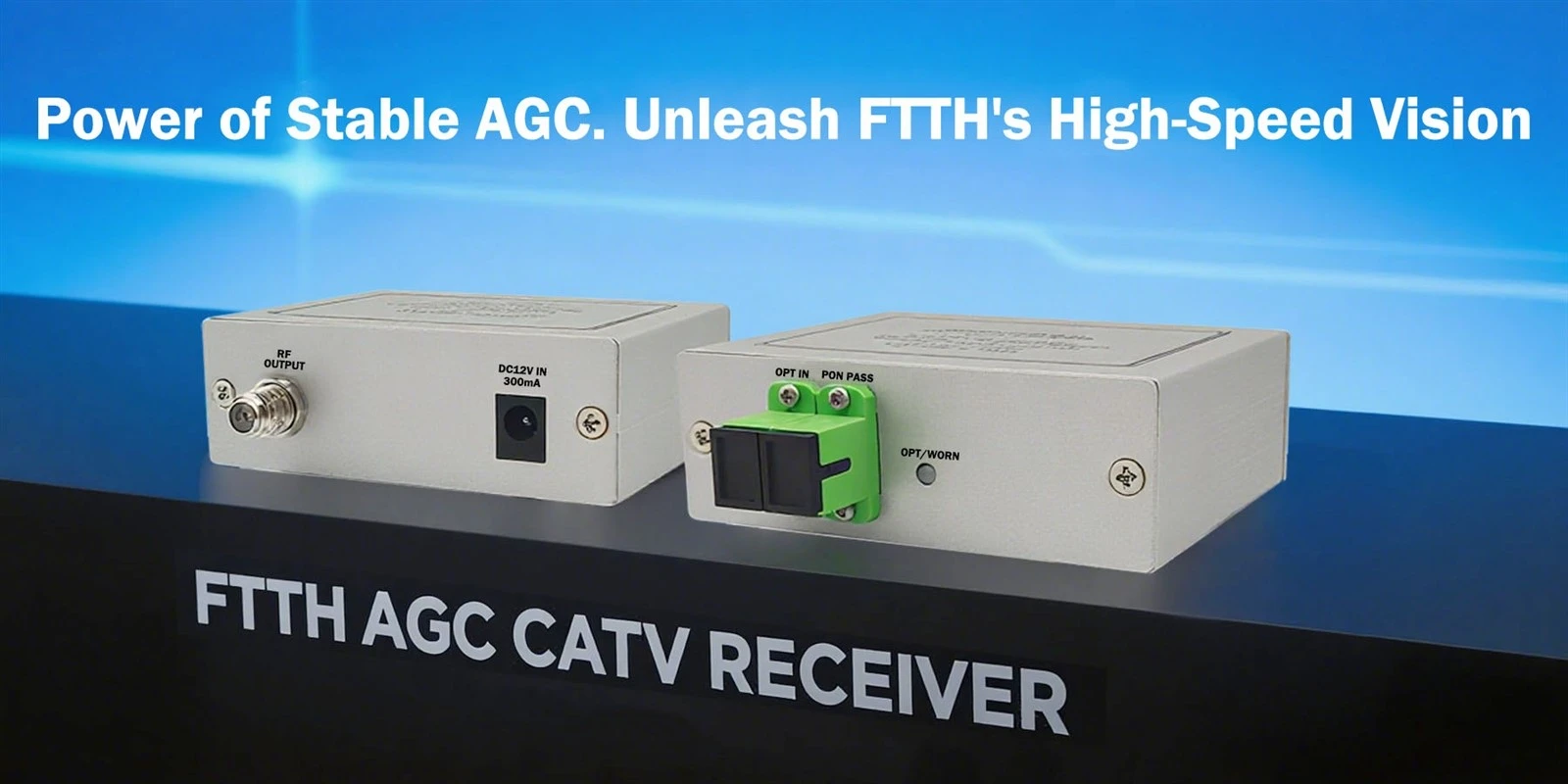

گیرنده CATV FTTH AGC یک دستگاه پایانه اصلی در فیبر مدرن-به-شبکه-خانه (FTTH) است که نقش دوگانه "مترجم سیگنال نوری" و "تثبیت کننده سیگنال" را ایفا می کند. ماموریت اصلی آن جداسازی کارآمد و قابل اطمینان و تبدیل موج نوری مرکب-حامل-داده اینترنت با سرعت بالا و-کیفیت بالا سیگنال های تلویزیونی پخش شده از طریق یک فیبر منفرد-به سیگنال های الکتریکی است که می تواند مستقیماً توسط تجهیزات استاندارد در خانه استفاده شود. در زیر توضیحی جامع و عمیق از جزئیات فنی، مکانیسمهای کاری و اهمیت آن ارائه میشود.
I. عملکرد هسته و موقعیت یابی
در یک شبکه معمولی Triple-Play FTTH، یک فیبر تک قطره باید به طور همزمان ارسال کند:
سیگنال داده پایین دست:به طور معمول از طول موج 1490 نانومتر برای دسترسی به اینترنت، VoIP و غیره استفاده می شود.
سیگنال داده بالادست:معمولاً از طول موج 1310 نانومتر برای بارگذاری داده های کاربر استفاده می شود.
سیگنال ویدئویی CATV پایین دست:به طور معمول از طول موج 1550 نانومتر برای انتقال برنامه های تلویزیونی پخش آنالوگ و دیجیتال استفاده می شود.
راگیرنده CATV FTTH AGCبه طور خاص مسئول پردازش سیگنال ویدئویی CATV با طول موج 1550 نانومتر است. این سیگنال نوری را دقیقاً از فیبر استخراج میکند، آن را به سیگنال الکتریکی فرکانس رادیویی (RF) تبدیل میکند و آن را از طریق کابل کواکسیال به تلویزیونها یا جعبههای بالای تنظیم- خروجی میدهد. داخل آن-استکنترل افزایش خودکار (AGC)کلید تضمین تجربه کاربر است. به طور خودکار نوسانات در توان ورودی نوری ناشی از عواملی مانند فاصله خط فیبر، خمش یا تغییرات دمای محیط را جبران می کند و تضمین می کند که سطح سیگنال RF خروجی به تلویزیون ثابت می ماند. این از مشکلات تصویر مانند برف، الگوهای موزاییک یا وقفه جلوگیری می کند.
II. در-تحلیل عمیق مولفهها و فناوریهای کلیدی
1. جلوی نوری- و فیلتر WDM
فیلتر دقیق:این دستگاه دارای یک فیلتر-وضعیت چندگانه تقسیم طول موج (WDM) با عملکرد بالا است. ویژگیهای باند عبور آن برای طول موج 1550 نانومتر بسیار بهینهسازی شدهاند و جداسازی دقیق سیگنال نوری CATV 1550 نانومتری را از سیگنالهای نوری ترکیبی 1310/1490/1550 نانومتری با تلفات درج و تداخل بسیار کم امکانپذیر میسازد. همچنین تضمین میکند که سیگنالهای نوری کانال داده بدون از دست دادن (به مودم ONU/اپتیکال بعدی برای پردازش) عبور میکنند.
آشکارساز نور (PIN یا APD):این "چشم" گیرنده است. این سیگنال نوری 1550 نانومتری جدا شده را به سیگنال الکتریکی ضعیف تبدیل می کند. برای سناریوهای-فاصلهای طولانی،-با قدرت ورودی بالا، ممکن است از یک دیود نوری بهمنی (APD) به دلیل بهره داخلی و حساسیت بالاتر آن استفاده شود.
2. عملکرد دقیق سیستم کنترل خودکار افزایش (AGC).
سیستم AGC «قلب هوشمند» کل دستگاه است که بهعنوان یک بازخورد حلقه بسته پیوسته-کار میکند:
تشخیص سیگنال:این سیستم به طور مداوم سطح سیگنال RF را پس از تبدیل فوتوالکتریک و تقویت اولیه نظارت می کند.
مقایسه و تولید خطا:برای محاسبه مقدار خطا، سطح سیگنال شناسایی شده را با یک سطح مرجع از پیش تعیین شده و ایده آل مقایسه می کند.
تنظیم سود پویا:این سیگنال خطا یک تقویت کننده بهره متغیر (VGA) را هدایت می کند یا ولتاژ بایاس ردیاب نوری را کنترل می کند. اگر توان نوری ورودی کاهش یابد (مثلاً به -8 dBm)، AGC دستور افزایش بهره را می دهد. اگر توان نوری ورودی افزایش یابد (مثلاً به +2 dBm)، به ترتیب بهره را کاهش می دهد.
خروجی پایدار:از طریق این تنظیم دینامیکی، صرف نظر از اینکه چگونه توان نوری ورودی در محدوده وسیع مشخص شده تغییر میکند (به عنوان مثال، +2 dBm تا -8 dBm)، سطح سیگنال RF خروجی نهایی (مثلاً 65 dBµV اسمی) را میتوان با پایداری بالا، معمولاً در خطای ± dB حفظ کرد. این به طور کامل مشکلات کیفیت تصویر ناشی از نوسانات سیگنال را از بین می برد.
3. پردازش RF و ماژول خروجی
تقویت و یکسان سازی چند مرحله ای:پس از کنترل توسط AGC اصلی، سیگنال وارد یک زنجیره تقویت کننده RF بعدی می شود تا به قابلیت درایو خروجی کافی دست یابد. مدل های پیشرفته نیز ممکن است شامل شوندکنترل خودکار شیب (ASC)، که می تواند به طور خودکار پاسخ دیفرانسیل فیبر به زیرحامل های RF فرکانس های مختلف را جبران کند و از صافی کل پهنای باند فرکانس تلویزیون (مثلاً 47-1000 مگاهرتز یا بالاتر) اطمینان حاصل کند.
پورت های خروجی و جداسازی:معمولاً 1 تا 4 پورت خروجی RF (به عنوان مثال، اتصالات نوع F) با ایزولاسیون بالا برای به حداقل رساندن تداخل بین چند خروجی ارائه می دهد. پورت ها از محافظت خوبی در برابر موج رعد و برق و تخلیه الکترواستاتیک (ESD) برخوردار هستند.
4. طراحی سازه و سازگاری با محیط
محفظه مقاوم:معمولاً از محفظه آلیاژ آلومینیوم ریختهگری{0} استفاده میکند که عملکردهای سهگانه اتلاف گرما (گرفتن مؤثر گرما از تقویتکنندههای داخلی)، محافظ الکترومغناطیسی (EMI) (جلوگیری از تداخل خارجی و نشت سیگنال داخلی) و حفاظت مکانیکی را انجام میدهد.
همه-محافظت در آب و هوا:مدلهای بیرونی یا داخلی/خارجی دارای درجه بالایی از قابلیت ضدآب و ضد گرد و غبار هستند (به عنوان مثال، رتبه IP65)، قادر به مقاومت در برابر محیطهای سخت مانند سرمای شدید، دماهای بالا و رطوبت بالا هستند و عملکرد قابل اعتماد طولانیمدت را تضمین میکنند.
نصب انعطاف پذیر:طراحی جمع و جور از-نصب دیوار، میله- یا قرار دادن دسکتاپ پشتیبانی میکند و با نقاط مختلف نصب در خانه (مانند جعبه اطلاعات، کنار کابینت تلویزیون) سازگار میشود.
III. پایان-تا{2}}پایان دادن به گردش کار در یک شبکه FTTH
تزریق سیگنال:سیگنال نوری CATV با طول موج 1550 نانومتر از قسمت انتهایی اپراتور با سیگنال های نوری داده 1490/1310 نانومتری از OLT دفتر مرکزی در یک ترکیب کننده خارجی WDM یا تقویت کننده نوری ترکیب می شود. سیگنال ترکیبی از طریق ستون فقرات و فیبرهای شبکه توزیع به محل مشترک منتقل می شود.
جداسازی سیگنال:فیبر قطره ابتدا به یک اسپلیتر نوری (در صورت وجود) و سپس به منطقه تجهیزات محل مشتری متصل می شود. در اینجا، پورت ورودیگیرنده CATV FTTH AGCسیگنال نوری مختلط را دریافت می کند. فیلتر WDM داخلی آن ابتدا سیگنال نوری 1550 نانومتری CATV را از بین می برد و آن را به مسیر گیرنده CATV هدایت می کند. سیگنال های نوری 1310/1490 نانومتری باقی مانده از طریق یک پیگتیل جداگانه به واحد شبکه نوری (ONU) برای پردازش اینترنت و خدمات صوتی خروجی می شوند.
تبدیل و تثبیت فوتوالکتریک:سیگنال نوری 1550 نانومتری حذف شده توسط ردیاب نوری به سیگنال الکتریکی RF تبدیل می شود. مدار AGC در زمان واقعی کار میکند، و تضمین میکند که حتی اگر قدرت نوری به دلیل تغییرات آب و هوایی یا تنظیم دقیق شبکه، کمی نوسان داشته باشد، قدرت سیگنال RF تبدیل شده ثابت میماند.
توزیع سیگنال:سیگنال RF با کیفیت بالا تثبیت شده و تقویت شده از طریق کابل کواکسیال به تلویزیونهای مختلف یا ست{1}}تاپ باکسها در سرتاسر خانه توزیع میشود و به کاربران امکان میدهد برنامههای تلویزیونی زنده رایگان و واضح را تماشا کنند.
IV. خلاصه ای از مزایا و ارزش های اصلی
تجربه کاربری پایدار نهایی:فناوری AGC به عنوان یک نگهبان نامرئی عمل می کند، نوسانات سیگنال غیرقابل محسوس برای کاربران را کاملاً خنثی می کند و تصاویری کاملاً واضح ارائه می دهد.
پهنای باند بالا و سازگاری آینده:از پهنای باند RF تا 1 گیگاهرتز یا حتی 1.2 گیگاهرتز پشتیبانی می کند، فضای کافی را برای تلویزیون 4K/8K Ultra HD، کانال های تعاملی بیشتر، و ارتقای سرویس های آینده در نظر می گیرد.
شبکه ساده شده و صرفه جویی در هزینه:انتقال تمام خدمات از طریق یک فیبر واحد، پیچیدگی کابل کشی و هزینه های عملیاتی اپراتور را به میزان قابل توجهی کاهش می دهد. برای کاربران، یکپارچگی بالای دستگاه باعث صرفه جویی در فضا و تسهیل نصب می شود.
قابلیت اطمینان و دوام استثنایی:طراحی صنعتی-و ساخت و ساز کاملاً مهر و موم شده، عملکرد پایدار و بدون وقفه 24 ساعته و 7 روز هفته را با میانگین زمان بسیار طولانی بین خرابی ها (MTBF) تضمین می کند که هزینه کل مالکیت را در طول چرخه عمر آن کاهش می دهد.
پلاگین-و-بازی و نگهداری راحت:دستگاه معمولاً به پیکربندی میدان پیچیده نیاز ندارد، زیرا سطح خروجی به طور خودکار تثبیت می شود. سیستمهای مانیتورینگ شبکه میتوانند از راه دور وضعیت آن را از طریق موج حامل یا وسایل دیگر نظارت کنند و هشدار خطا و محلیسازی را تسهیل کنند.
راگیرنده CATV FTTH AGCبسیار بیشتر از یک مبدل "نوری{0}}به{1}}الکتریکی" ساده است. این یک زیرسیستم پیچیده است که فیلتر نوری پیشرفته، تبدیل فوتوالکتریک دقیق، کنترل حلقه بسته هوشمند-و طراحی صنعتی ناهموار را یکپارچه می کند. این یک پیوند مهم برای تضمین ارائه یکپارچه-خدمات ویدیویی با کیفیت بالا در "صد متر آخر" فیبر-به--خانه است، که بیصدا تضمین میکند که میلیونها خانوار میتوانند از خدمات پخش تلویزیونی پایدار، شفاف و غنی برخوردار شوند. این یک دستگاه ترمینال هوشمند ضروری در شبکه های مدرن دسترسی کامل نوری است.
