هسته انتقال سیگنال RF به فیبر

هسته انتقال سیگنال RF به فیبر: توضیح کاملی از اصل تبدیل سیگنال آنالوگ به فیبر

در سناریوهای انتقال سیگنال RF (فرکانس رادیویی)، آیا اغلب با این مشکلات مشکل دارید: تضعیف شدید سیگنال پس از-انتقال مسافت طولانی، اعوجاج سیگنال ناشی از تداخل الکترومغناطیسی، و سیم کشی کابل حجیم و پرهزینه؟ چه ایستگاه های پایه ارتباطی، تجهیزات نجوم رادیویی، کنترل صنعتی، یا سیستم های رادیویی و تلویزیونی، انتقال پایدار سیگنال های RF یک نیاز اصلی است-و سیگنال RF به فناوری انتقال فیبر نوری کلید حل این نقاط درد است. امروز، ما به طور عمومی منطق اصلی را تجزیه می کنیم: اینکه چگونه سیگنال های RF آنالوگ به سیگنال های فیبر نوری برای دستیابی به تداخل-آزاد،-فاصله{4}}، و{5}}با وفاداری بالا تبدیل می شوند.

ابتدا، لازم است یک فرض اصلی را روشن کنیم: انتقال فیبر نوری سیگنال های نوری را حمل می کند، در حالی که سیگنال های RF ما سیگنال های الکتریکی آنالوگ هستند و این دو به طور مستقیم با هم سازگار نیستند. بنابراین، ماهیت تبدیل سیگنال آنالوگ به فیبر، تکمیل دو تبدیل است: "سیگنال الکتریکی آنالوگ → سیگنال نوری → سیگنال الکتریکی آنالوگ"، و سپس انتقال سیگنال کارآمد از طریق ویژگی‌های کم-ضایعات و ضد{2}}تداخل فیبر نوری- که سیگنال اصلی فیبر نوری ما نیز می‌باشد. کل فرآیند به طور عمده به 5 مرحله کلیدی تقسیم می شود که هر کدام کیفیت انتقال سیگنال را تعیین می کند. ما آنها را با جزئیات همراه با طراحی واقعی محصول توضیح خواهیم داد.

مرحله 1: پیش پردازش سیگنال RF آنالوگ - حذف تداخل و بهینه سازی کیفیت سیگنال

سیگنال های RF آنالوگ اصلی (مانند سیگنال های فرکانس رادیویی از ایستگاه های پایه و سیگنال های تشخیص از رادارها) اغلب با نویز و تداخل مخلوط می شوند. تبدیل مستقیم منجر به اعوجاج سیگنال های نوری می شود و اثرات انتقال را تحت تاثیر قرار می دهد. بنابراین، قبل از ورود به لینک تبدیل، محصولات ما ابتدا سیگنال‌های RF آنالوگ را پیش پردازش می‌کنند که مبنایی برای اطمینان از وفاداری انتقال است.

پیش پردازش عمدتاً شامل دو عملیات اصلی است: اول، تقویت سیگنال، که سیگنال‌های RF ضعیف را به قدرتی مناسب برای تبدیل از طریق یک تقویت‌کننده{0}دقت بالا تقویت می‌کند تا از شکست تبدیل به دلیل سیگنال‌های ضعیف جلوگیری شود. دوم، فیلتر و تصفیه، که از یک ماژول فیلتر حرفه ای برای فیلتر کردن سیگنال های نویز و تداخل نامربوط و حفظ سیگنال های RF موثر خالص استفاده می کند. محصولات ما از فناوری فیلتر سفارشی استفاده می کنند که می تواند به دقت با باند فرکانس سیگنال RF از 5 مگاهرتز تا 6 گیگاهرتز سازگار شود و از خلوص سیگنال های پیش پردازش شده اطمینان حاصل کند و برای تبدیل بعدی آماده شود.

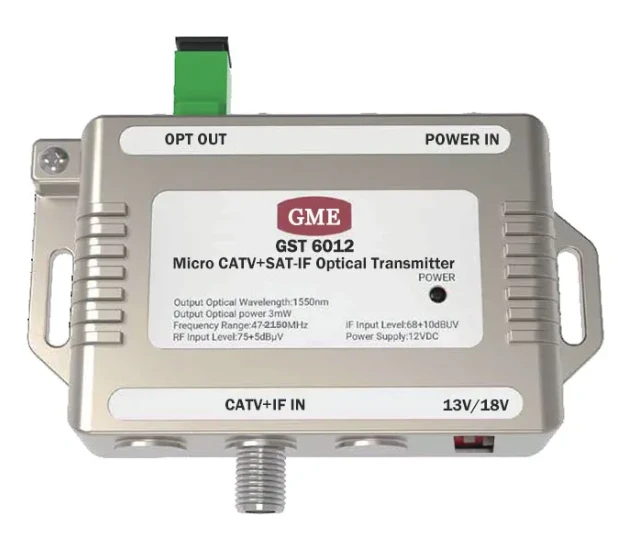

مرحله 2: تبدیل الکترونیکی-تبدیل نوری (E/O) - "ترجمه" سیگنال های الکتریکی آنالوگ به سیگنال های نوری

این مرحله اصلی کل فرآیند تبدیل و هسته فنی محصولات ما است. به عبارت ساده تر، تبدیل سیگنال های الکتریکی آنالوگ RF از پیش پردازش شده به سیگنال های نوری است که می توانند در فیبرهای نوری از طریق{1}دستگاه های تبدیل نوری{2}}الکترو{2}}معادل قرار دادن یک "روکش نور" روی سیگنال های الکتریکی منتقل شوند و به آنها اجازه می دهد تا به فواصل{3} طولانی با فاصله انتقال دست یابند.

محصولات ما از دیودهای لیزری DFB با خطی بالا-به‌عنوان دستگاه‌های تبدیل الکترو- هسته‌ای استفاده می‌کنند و اصل کار آن‌ها مبتنی بر فناوری "مدولاسیون شدت (IM)" است: جریان حرکتی لیزر مستقیماً توسط سیگنال الکتریکی مدوله می‌شود، به طوری که شدت RF خروجی به صورت آمپلیتویی با قدرت آنالوگ تغییر می‌کند. سیگنال-درست مانند استفاده از تغییر روشنایی نورها برای شبیه‌سازی ارتفاع صدا، تغییر شدت نور کاملاً با قانون تغییر سیگنال RF اصلی مطابقت دارد و نقشه‌برداری دقیقی از "سیگنال الکتریکی → سیگنال نوری" انجام می‌دهد. مزیت این روش مدولاسیون سرعت پاسخ سریع و اعوجاج کوچک سیگنال است که می تواند حفظ ویژگی های اصلی سیگنال های RF آنالوگ را به حداکثر برساند، به ویژه برای سناریوهایی با نیازهای بالا برای وفاداری سیگنال، مانند نجوم رادیویی و ارتباطات ماهواره ای مناسب است.

در عین حال، محصولات ما دارای یک عملکرد{0} داخلی جبران دما هستند که می‌تواند تأثیر تغییرات دمای محیط بر لیزر را به‌طور مؤثری جبران کند و از پایداری سیگنال‌های نوری اطمینان حاصل کند. حتی در محیط‌های شدید از -40 درجه تا +70 درجه، می‌تواند به طور پایدار تبدیل الکترواپتیکی را کامل کند.

مرحله 3: انتقال فیبر نوری - تداخل-رایگان، کم-«کانال سیگنال» با تلفات

پس از تبدیل الکتریکی{0}}نوری، سیگنال نوری به هسته فیبر متصل می‌شود و انتقال از راه دور شروع می‌شود. مزیت این مرحله هسته انتقال فیبر نوری متفاوت از انتقال کابلی سنتی است: فیبر نوری از اصل بازتاب کلی نور برای محدود کردن سیگنال نوری برای انتشار در هسته فیبر استفاده می کند. ضریب شکست هسته فیبر کمی بالاتر از روکش فلزی است و این اطمینان را می دهد که سیگنال نوری نشت نمی کند و انتقال کارآمد را تحقق می بخشد.

در مقایسه با کابل‌های کواکسیال سنتی، انتقال فیبر نوری دارای سه مزیت غیرقابل جایگزین است که همچنین کلید اصلی محصولات ما برای رفع مشکلات مشتریان است: اول، تلفات کم. در باند 1550 نانومتری، اتلاف انتقال فیبر نوری تنها حدود 0.2dB/km است که بسیار کمتر از تلفات کابل های کواکسیال است که اغلب چند دسی بل در متر است. حتی اگر برای ده ها یا حتی صدها کیلومتر ارسال شود، سیگنال به طور قابل توجهی ضعیف نمی شود. دوم، ضد تداخل قوی-. فیبر نوری یک ماده دی الکتریک است که کاملاً در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی مصون است، به ویژه برای محیط های تداخل خشن مانند صنعت و نظامی مناسب است. سوم، سبک وزن قطر یک فیبر نوری تنها 125 میکرون است که بسیار سبک تر از کابل های کواکسیال است و سختی و هزینه سیم کشی را تا حد زیادی کاهش می دهد.

محصولات ما با فیبر نوری تک حالته SM28 سازگار هستند و از فناوری مالتیپلکسی تقسیم طول موج (WDM) پشتیبانی می‌کنند، که می‌تواند انتقال سیگنال RF چند کاناله را از طریق یک فیبر نوری انجام دهد، کارایی انتقال را بیشتر بهبود بخشد، هزینه‌های سیم‌کشی را کاهش دهد و با نیازهای چندناوری{3} تطبیق دهد.

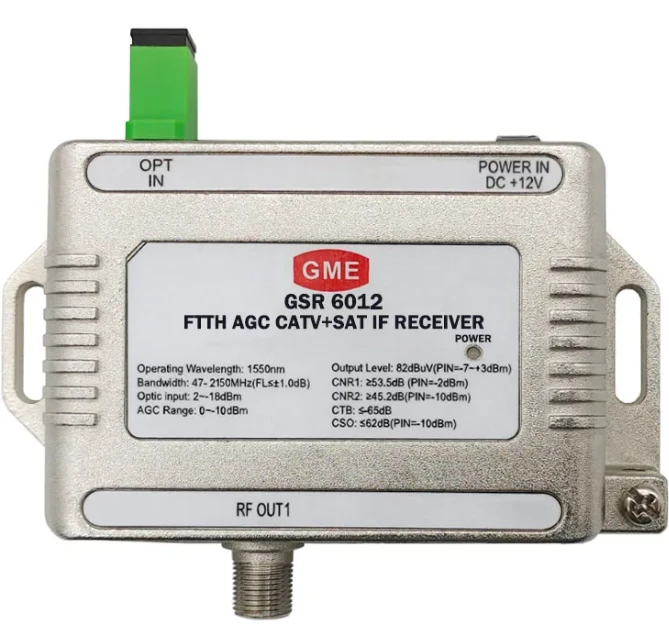

مرحله 4: تبدیل فوتوالکتریک (O/E) - "بازیابی" سیگنال های نوری به سیگنال های الکتریکی آنالوگ

هنگامی که سیگنال نوری به انتهای گیرنده می رسد، باید از طریق تبدیل فوتوالکتریک به سیگنال الکتریکی آنالوگ RF اصلی تبدیل شود تا بتواند توسط تجهیزات پایانه (مانند ایستگاه های پایه، رادارها و نمایشگرها) شناسایی و استفاده شود. این مرحله فرآیند معکوس تبدیل الکترو-نوری است که برای اطمینان از کیفیت بازیابی به دستگاه‌هایی با دقت{{2} بالا نیز نیاز دارد.

محصولات ما از آشکارسازهای نوری با حساسیت{0} بالا (PIN Photodiodes یا Photodiodes APD) به عنوان دستگاه تبدیل اصلی استفاده می‌کنند. وظیفه آنها تبدیل شدت تغییر سیگنال های نوری به سیگنال های الکتریکی متناظر (جریان نوری) است-هر چه قدرت نوری قوی تر باشد، جریان تولید شده بزرگتر است، که کاملاً با قانون تغییر سیگنال انتهای فرستنده مطابقت دارد. سیگنال الکتریکی تبدیل شده توسط یک تقویت‌کننده صدای کم{4} تقویت می‌شود تا اطمینان حاصل شود که قدرت سیگنال الزامات تجهیزات پایانه را برآورده می‌کند و در عین حال تداخل نویز را برای جلوگیری از اعوجاج سیگنال بازیابی شده کاهش می‌دهد.

مرحله 5: پست سیگنال{1}}پردازش - بازیابی دقیق برای تطبیق با نیازهای ترمینال

پس از تبدیل فوتوالکتریک، سیگنال الکتریکی RF آنالوگ قبل از اینکه بتواند واقعاً مورد استفاده قرار گیرد باید مرحله پردازش پست نهایی را طی کند. پردازش پست{2}}عمدتاً شامل شکل‌دهی سیگنال و کالیبراسیون بهره می‌شود: ماژول شکل‌دهی اعوجاج‌های جزئی را که ممکن است در طول انتقال سیگنال رخ دهد تصحیح می‌کند تا اطمینان حاصل شود که شکل موج سیگنال کاملاً با سیگنال اصلی سازگار است. ماژول کالیبراسیون بهره، بهره سیگنال را در محدوده تطبیق داده شده با تجهیزات ترمینال تنظیم می کند تا از خرابی تجهیزات ناشی از قدرت سیگنال بیش از حد یا ناکافی جلوگیری کند.

محصولات ما از کنترل افزایش خودکار (AGC) پشتیبانی می‌کنند، که می‌تواند به طور خودکار پارامترهای بهره را بر اساس فاصله انتقال و قدرت سیگنال بدون دخالت دستی تنظیم کند، سهولت استفاده را تا حد زیادی بهبود می‌بخشد و ثبات و ثبات طولانی‌مدت-سیگنال‌ها را تضمین می‌کند.

چرا سیگنال RF ما را برای محصولات فیبر نوری انتخاب کنیم؟

با درک اصل تبدیل سیگنال آنالوگ به فیبر، دشوار نیست که هر مرحله از فرآیند تبدیل بر-دستگاه‌های با دقت بالا و طراحی بهینه{1}} متکی است و این رقابت اصلی محصولات ما است. به طور خلاصه، مزایای ما در سه جنبه منعکس می شود:

انتقال وفاداری بالا: با استفاده از لیزرها و آشکارسازهای نوری با خطی{{1} بالا، همراه با فیلتر کردن دقیق و کنترل بهره، محدوده دینامیکی آزاد کاذب می‌تواند به 100dBm/H2/3 برسد که حفظ ویژگی‌های اصلی سیگنال‌های RF آنالوگ را به حداکثر می‌رساند و از اعوجاج جلوگیری می‌کند.

پایداری و قابلیت اطمینان: تعبیه شده-در عملکردهای جبران دما و کنترل بهره خودکار، تطبیق با محدوده دمایی وسیع و محیط‌های پیچیده، پشتیبانی از انتقال مسافت طولانی تا مسافت 20 کیلومتر بدون تکرارکننده، با تلفات کمتر از 0.4dB/km، برآورده کردن نیازهای سخت سناریوهای مختلف مانند صنعت، ارتباطات، و

سازگاری انعطاف پذیر: پوشش محدوده فرکانسی 5 مگاهرتز تا 6 گیگاهرتز، پشتیبانی از فیبر نوری تک حالته و فناوری WDM، و ارائه راه حل های سفارشی بر اساس نیاز مشتری، انطباق با سناریوهای کاربردی مختلف مانند ایستگاه های پایه 5G، تلسکوپ های رادیویی، رادیو و تلویزیون و رادارها.

چه نیاز به حل مشکل تضعیف سیگنال RF در فواصل طولانی داشته باشید یا از مشکل تداخل الکترومغناطیسی خلاص شوید، سیگنال آنالوگ به فناوری فیبر نوری راه حل بهینه است-و سیگنال RF ما برای محصولات فیبر نوری راه حل های بالغی هستند که این اصل را اجرا می کنند و به شما در دستیابی به انتقال کارآمد، پایدار و کم{1} کمک می کنند.

اگر پروژه شما با چالش‌های انتقال سیگنال RF مواجه است و می‌خواهید بدانید که چگونه محصولات ما می‌توانند با نیازهای خاص شما سازگار شوند، لطفاً برای دریافت راه‌حل‌های فنی دقیق و پارامترهای محصول با ما تماس بگیرید و اجازه دهید از فناوری حرفه‌ای برای همراهی انتقال سیگنال خود استفاده کنیم.
